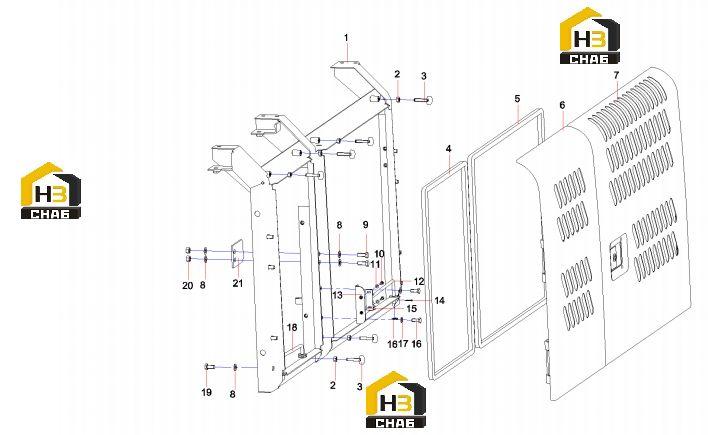

Дверь левая sy215cai4k.1.6b.7 13101549

← Комплектующие ящика для инструментов 11885770 Системы двигателя sy215cai4k.1.3a 11930335 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:right door frame

Каталожный номер:13101118

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:6

Примечание:

№ на схеме:3

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:6

Примечание:

№ на схеме:4

Наименование:Sealing strip

Каталожный номер:11997476

Комплект:1

Примечание:

№ на схеме:5

Наименование:Strip, sealing

Каталожный номер:11465713

Комплект:1

Примечание:

№ на схеме:6

Наименование:Side door module

Каталожный номер:13101192

Комплект:1

Примечание:

№ на схеме:7

Наименование:Double-hole Radiating door plate

Каталожный номер:13101207

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:60262512

Комплект:12

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:60262508

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:12

Наименование:Catch

Каталожный номер:12196084

Комплект:1

Примечание:

№ на схеме:13

Наименование:Block, fixing

Каталожный номер:A810502015054

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin 3.2x16GB91

Каталожный номер:A210501000001

Комплект:2

Примечание:

№ на схеме:15

Наименование:Holder

Каталожный номер:A820405000009

Комплект:1

Примечание:

№ на схеме:16

Наименование:Wind hook SY265C9.1.6B.1B.2

Каталожный номер:12898634

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:60262507

Комплект:8

Примечание:

№ на схеме:20

Наименование:Nut M12GB6170 10

Каталожный номер:A210307000031

Комплект:2

Примечание:

№ на схеме:21

Наименование:Plate, locking

Каталожный номер:A820101118440

Комплект:1

Примечание:
