Зажим 12208107

← Комплектующие цилиндра рукояти 20t 60270929 Комплектующие цилиндра ковша 20t 60270928 →

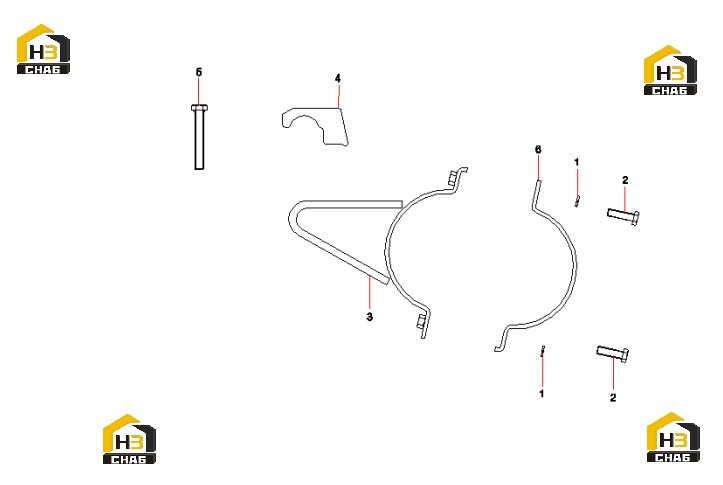

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210111000026

Комплект:2

Примечание:

№ на схеме:3

Наименование:clamp SY215C9M2K.3.1.9.1

Каталожный номер:12207694

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fixture block

Каталожный номер:12203288

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:A210111000127

Комплект:1

Примечание:

№ на схеме:6

Наименование:clamp

Каталожный номер:11149073

Комплект:1

Примечание:
