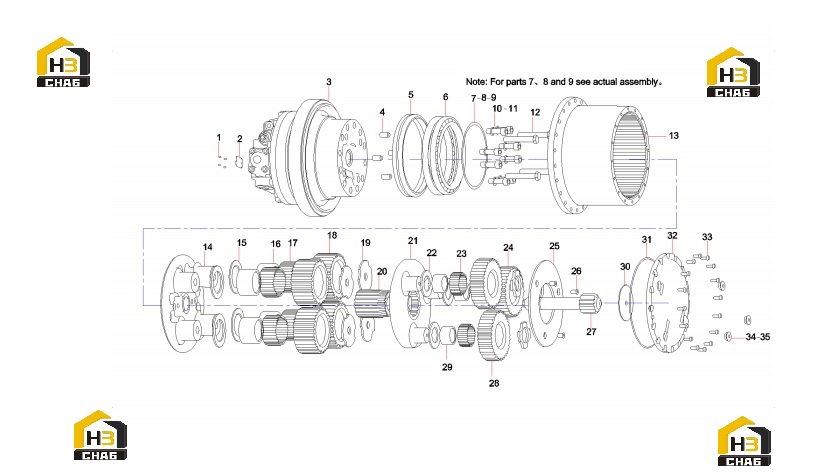

Редуктор с комплектующими 11324600

← Редуктор 13225418 Редуктор 60346923 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rivet GT40D43-28

Каталожный номер:12498088

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nameplate

Каталожный номер:12295416

Комплект:1

Примечание:

№ на схеме:3

Наименование:motor M8V180

Каталожный номер:11534445

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pin

Каталожный номер:A210504000020

Комплект:4

Примечание:

№ на схеме:5

Наименование:Seal, floating

Каталожный номер:B230101001835

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bearing

Каталожный номер:60052144

Комплект:2

Примечание:

№ на схеме:7

Наименование:Shim

Каталожный номер:11253794

Комплект:1

Примечание:

№ на схеме:8

Наименование:Shim

Каталожный номер:11253889

Комплект:1

Примечание:

№ на схеме:9

Наименование:Shim

Каталожный номер:11253894

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M20x65 GB70.1 12.9

Каталожный номер:21026080

Комплект:8

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210431000003

Комплект:8

Примечание:

№ на схеме:12

Наименование:Bolt M20x130 GB5782 10.9

Каталожный номер:A210111000446

Комплект:4

Примечание:

№ на схеме:13

Наименование:Tank AS

Каталожный номер:60015936

Комплект:1

Примечание:

№ на схеме:14

Наименование:Carrier, planetary

Каталожный номер:11254557

Комплект:1

Примечание:

№ на схеме:15

Наименование:Plate, wear

Каталожный номер:11254804

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bushing

Каталожный номер:11254018

Комплект:4

Примечание:

№ на схеме:17

Наименование:Roller, needle

Каталожный номер:60008131

Комплект:176

Примечание:

№ на схеме:18

Наименование:Gear, planetary

Каталожный номер:11254649

Комплект:4

Примечание:

№ на схеме:19

Наименование:Shaft End Baffle II

Каталожный номер:12761269

Комплект:4

Примечание:

№ на схеме:20

Наименование:Gear, sun

Каталожный номер:60013867

Комплект:1

Примечание:

№ на схеме:21

Наименование:Carrier, planetary

Каталожный номер:60015947

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plate, wear

Каталожный номер:11254828

Комплект:3

Примечание:

№ на схеме:23

Наименование:Roller, needle

Каталожный номер:60052008

Комплект:96

Примечание:

№ на схеме:24

Наименование:Shaft End Baffle l

Каталожный номер:11254846

Комплект:3

Примечание:

№ на схеме:25

Наименование:Plate, planet carrier

Каталожный номер:11254006

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw M10x20 GB70.310.9

Каталожный номер:60008133

Комплект:3

Примечание:

№ на схеме:27

Наименование:Gear, sun

Каталожный номер:60013866

Комплект:1

Примечание:

№ на схеме:28

Наименование:Gear, planetary

Каталожный номер:11254653

Комплект:3

Примечание:

№ на схеме:29

Наименование:Bushing

Каталожный номер:11254012

Комплект:3

Примечание:

№ на схеме:30

Наименование:Cover, rear wear

Каталожный номер:11254009

Комплект:1

Примечание:

№ на схеме:31

Наименование:O-ring

Каталожный номер:60057515

Комплект:1

Примечание:

№ на схеме:32

Наименование:Cover, outer

Каталожный номер:11254799

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:23000066

Комплект:16

Примечание:

№ на схеме:34

Наименование:Plug

Каталожный номер:12457643

Комплект:3

Примечание:

№ на схеме:35

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:3

Примечание:
