Компоненты распределительного клапана (стрела) 60318588 (часть 2)

← Компоненты распределительного клапана 60318588 (часть 1) Компоненты распределительного клапана 60318588 (часть 2) →

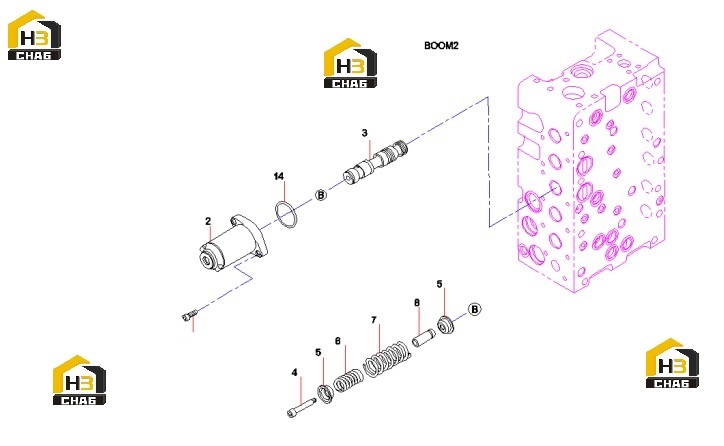

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Cap, pilot

Каталожный номер:60100506

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spool, valve, boom

Каталожный номер:60100480

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt, socket head

Каталожный номер:60008819

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seat

Каталожный номер:60008823

Комплект:2

Примечание:

№ на схеме:6

Наименование:Spring

Каталожный номер:60008772

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:60008771

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, retaining

Каталожный номер:60008801

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:60100514

Комплект:1

Примечание:
