Компоненты распределительного клапана (рукоять) 60318588 (часть 2)

Компоненты распределительного клапана (рукоять) 60318588 (часть 2)

← Компоненты распределительного клапана 60318588 (часть 3) Компоненты распределительного клапана 60318588 (часть 4) →

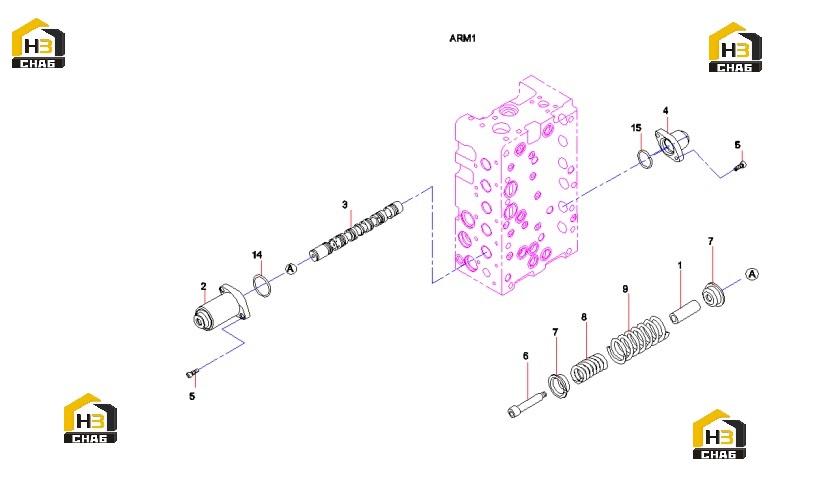

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Ring, retaining
Каталожный номер:60008818
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cap, pilot
Каталожный номер:60100505
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Spool, valve, arm
Каталожный номер:60100481
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cap
Каталожный номер:60008790
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt, socket head
Каталожный номер:60008721
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt, socket head
Каталожный номер:60008819
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Seat
Каталожный номер:60008823
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Spring
Каталожный номер:60008770
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Spring
Каталожный номер:60008769
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O-ring
Каталожный номер:60100514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:O-ring
Каталожный номер:60050051
Комплект:1
Примечание:
