Компоненты гидрораспределителя a220401000428 (часть 5)

← Компоненты гидрораспределителя a220401000428 (часть 4) Редуктор 14179258 →

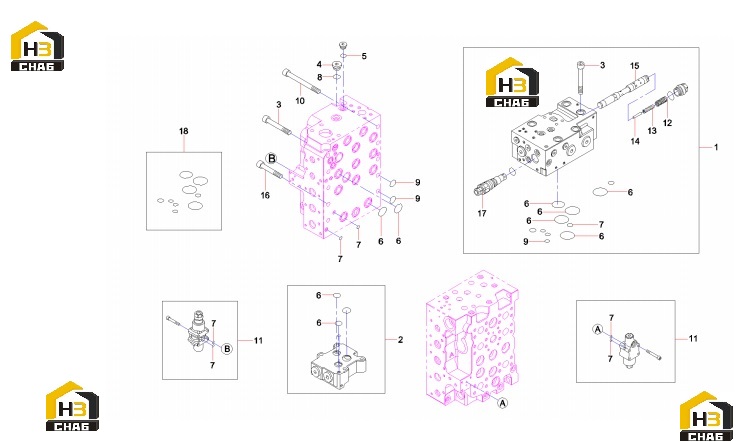

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve body, straight travel

Каталожный номер:60008751

Комплект:1

Примечание:

№ на схеме:2

Наименование:Body, valve

Каталожный номер:60008750

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:60008718

Комплект:3

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:60008710

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:B230101000049

Комплект:5

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:B230101000036

Комплект:17

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:60008865

Комплект:10

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:60008866

Комплект:3

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:60008719

Комплект:5

Примечание:

№ на схеме:11

Наименование:Valve, maintaining

Каталожный номер:60000736

Комплект:2

Примечание:

№ на схеме:12

Наименование:Spring

Каталожный номер:60008762

Комплект:1

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:60008763

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, retaining

Каталожный номер:60008812

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spool, valve, straight travel

Каталожный номер:60008787

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:60008720

Комплект:2

Примечание:

№ на схеме:17

Наименование:20T main valve main relief valve

Каталожный номер:B220401000696

Комплект:1

Примечание:

№ на схеме:18

Наименование:23T Repair package for main valve

Каталожный номер:60000757

Комплект:1

Примечание:
