Уплотнение двери, дверь и ее комплектующие 12302648

← Стекла и комплектующие кабины 12302648 Замок двери и накладка кабины 12302648 →

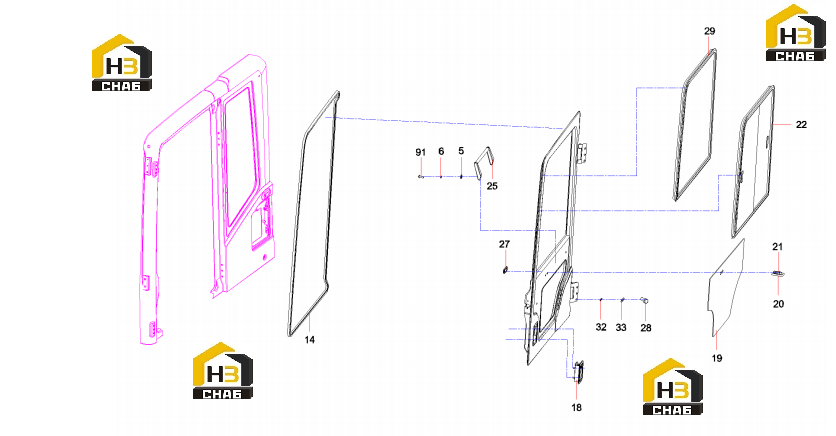

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:5

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:7

Примечание:

№ на схеме:6

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:7

Примечание:

№ на схеме:14

Наименование:Strip, inner sealing, cab door

Каталожный номер:10128925

Комплект:1

Примечание:

№ на схеме:18

Наименование:Grip handle AS, outer, cab door

Каталожный номер:A229900008575

Комплект:1

Примечание:

№ на схеме:19

Наименование:Glass, lower, cab door

Каталожный номер:10138052

Комплект:1

Примечание:

№ на схеме:20

Наименование:Catch, lock, cab door lock

Каталожный номер:10138053

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cap, protection, rubber

Каталожный номер:10133023

Комплект:4

Примечание:

№ на схеме:22

Наименование:Frame AS, cab door window

Каталожный номер:10139872

Комплект:1

Примечание:

№ на схеме:25

Наименование:Handle, grip, cab door

Каталожный номер:A229900002860

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cap, rubber

Каталожный номер:10128922

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M12x25GB5783

Каталожный номер:A210111000037

Комплект:2

Примечание:

№ на схеме:29

Наименование:Seal, Sliding Door

Каталожный номер:10473839

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:3

Примечание:

№ на схеме:33

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:3

Примечание:

№ на схеме:91

Наименование:Screw M8x20GB818

Каталожный номер:A210210000007

Комплект:2

Примечание:
