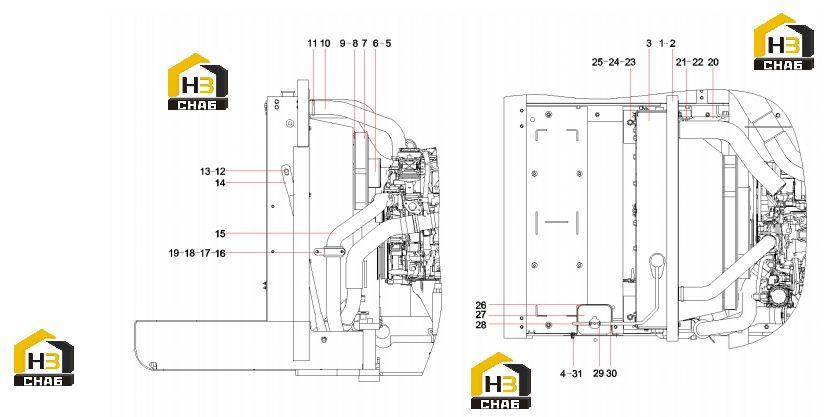

Система охлаждения двигателя sy215c9m3ks.1.3.3 13527494

← Система выхлопная sy215c9m3ks.1.3.2 13527493 Радиатор 60271257 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:inside sponge

Каталожный номер:13466573

Комплект:2

Примечание:

№ на схеме:2

Наименование:Sealing strip SY215C9M3KS.1.3.3

Каталожный номер:13691310

Комплект:1

Примечание:

№ на схеме:3

Наименование:Radiator

Каталожный номер:60271257

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M8x16GB70.1 10.9

Каталожный номер:A210204000340

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210346000007

Комплект:6

Примечание:

№ на схеме:6

Наименование:FAN

Каталожный номер:60269304

Комплект:1

Примечание:

№ на схеме:7

Наименование:protective net of fan

Каталожный номер:13461828

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer 10GB1230

Каталожный номер:A210491000120

Комплект:4

Примечание:

№ на схеме:9

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:4

Примечание:

№ на схеме:10

Наименование:radiator intake tube

Каталожный номер:13466572

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose clamp

Каталожный номер:60219321

Комплект:4

Примечание:

№ на схеме:12

Наименование:Screw M16x25

Каталожный номер:A313041602516

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:7

Примечание:

№ на схеме:14

Наименование:Brace, front

Каталожный номер:A820301017394

Комплект:1

Примечание:

№ на схеме:15

Наименование:water outlet tube of radiator

Каталожный номер:13466571

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sleeve

Каталожный номер:A820606030450

Комплект:1

Примечание:

№ на схеме:17

Наименование:pipe clamp 1 SY215C9M3KS.1.3.3

Каталожный номер:13462203

Комплект:1

Примечание:

№ на схеме:18

Наименование:pipe clamp 2

Каталожный номер:13462205

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:

№ на схеме:20

Наименование:Sleeve

Каталожный номер:12171497

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:

№ на схеме:24

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:12

Примечание:

№ на схеме:25

Наименование:spacerSY215C9M2K.1.3.3-1

Каталожный номер:12897201

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bracket

Каталожный номер:A810102099060

Комплект:1

Примечание:

№ на схеме:27

Наименование:Tank,reservoir,liquid

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:A820606030367

Комплект:1

Примечание:

№ на схеме:29

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:30

Наименование:hoseSY245C9.1.3.3-15

Каталожный номер:13217729

Комплект:1

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:24000633

Комплект:5

Примечание:
