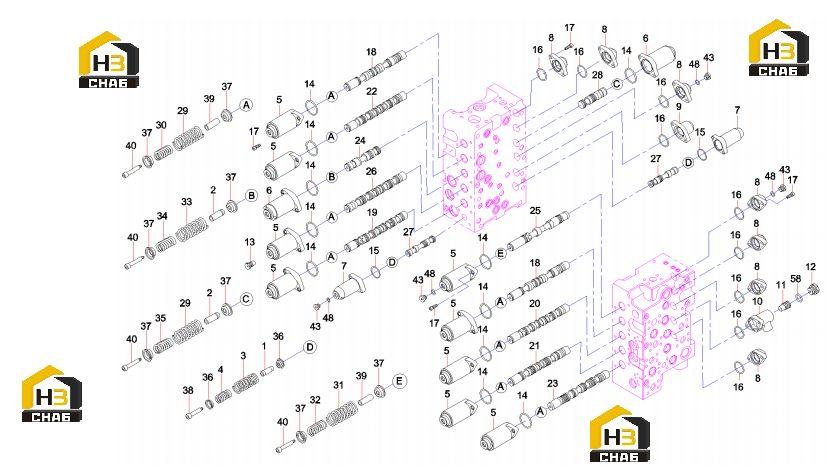

Гидрораспределитель 60008123

← Комплектующие поворотного редуктора 60180835 Комплектующие гидрораспределителя (часть 1) 60008123 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ring, retaining

Каталожный номер:60100508

Комплект:2

Примечание:

№ на схеме:2

Наименование:Ring, retaining

Каталожный номер:60008801

Комплект:2

Примечание:

№ на схеме:3

Наименование:Spring

Каталожный номер:60038243

Комплект:2

Примечание:

№ на схеме:4

Наименование:Spring

Каталожный номер:60038244

Комплект:2

Примечание:

№ на схеме:5

Наименование:Cover, spring

Каталожный номер:60100505

Комплект:9

Примечание:

№ на схеме:6

Наименование:Cover, spring

Каталожный номер:60100506

Комплект:2

Примечание:

№ на схеме:7

Наименование:Cover, spring

Каталожный номер:60100507

Комплект:2

Примечание:

№ на схеме:8

Наименование:Cover

Каталожный номер:60008789

Комплект:7

Примечание:

№ на схеме:9

Наименование:Cover

Каталожный номер:60008790

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover

Каталожный номер:60100469

Комплект:1

Примечание:

№ на схеме:11

Наименование:Piston

Каталожный номер:60100509

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:60100468

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:60100466

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:60100514

Комплект:11

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60008821

Комплект:2

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:60050051

Комплект:9

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:60008721

Комплект:44

Примечание:

№ на схеме:18

Наименование:Spool, travel valve

Каталожный номер:60100501

Комплект:2

Примечание:

№ на схеме:19

Наименование:Spool, valve, arm

Каталожный номер:60100481

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spool, valve, boom

Каталожный номер:60100479

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spool, swing valve

Каталожный номер:60100485

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spool bucket

Каталожный номер:60221783

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spool, valve, arm

Каталожный номер:60100482

Комплект:1

Примечание:

№ на схеме:24

Наименование:Spool, valve, boom

Каталожный номер:60100480

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spool, valve, straight travel

Каталожный номер:60100498

Комплект:1

Примечание:

№ на схеме:26

Наименование:Spool, service valve

Каталожный номер:60100473

Комплект:1

Примечание:

№ на схеме:27

Наименование:Valve, hydraulic cutoff

Каталожный номер:60100496

Комплект:2

Примечание:

№ на схеме:28

Наименование:Valve, swing priority

Каталожный номер:60100487

Комплект:1

Примечание:

№ на схеме:29

Наименование:Spring

Каталожный номер:60008769

Комплект:9

Примечание:

№ на схеме:30

Наименование:Spring

Каталожный номер:60008770

Комплект:8

Примечание:

№ на схеме:31

Наименование:Spring

Каталожный номер:60100502

Комплект:1

Примечание:

№ на схеме:32

Наименование:Spring

Каталожный номер:60100503

Комплект:1

Примечание:

№ на схеме:33

Наименование:Spring

Каталожный номер:60008771

Комплект:1

Примечание:

№ на схеме:34

Наименование:Spring

Каталожный номер:60008772

Комплект:1

Примечание:

№ на схеме:35

Наименование:Spring

Каталожный номер:60039319

Комплект:1

Примечание:

№ на схеме:36

Наименование:Seat

Каталожный номер:60008825

Комплект:4

Примечание:

№ на схеме:37

Наименование:Seat

Каталожный номер:60008823

Комплект:22

Примечание:

№ на схеме:38

Наименование:Bolt

Каталожный номер:60038528

Комплект:2

Примечание:

№ на схеме:39

Наименование:Ring, retaining

Каталожный номер:60008818

Комплект:9

Примечание:

№ на схеме:40

Наименование:Stud

Каталожный номер:60008819

Комплект:11

Примечание:

№ на схеме:43

Наименование:Plug

Каталожный номер:60008713

Комплект:6

Примечание:

№ на схеме:48

Наименование:O-ring

Каталожный номер:60008700

Комплект:7

Примечание:

№ на схеме:58

Наименование:O-ring

Каталожный номер:60008705

Комплект:17

Примечание:
