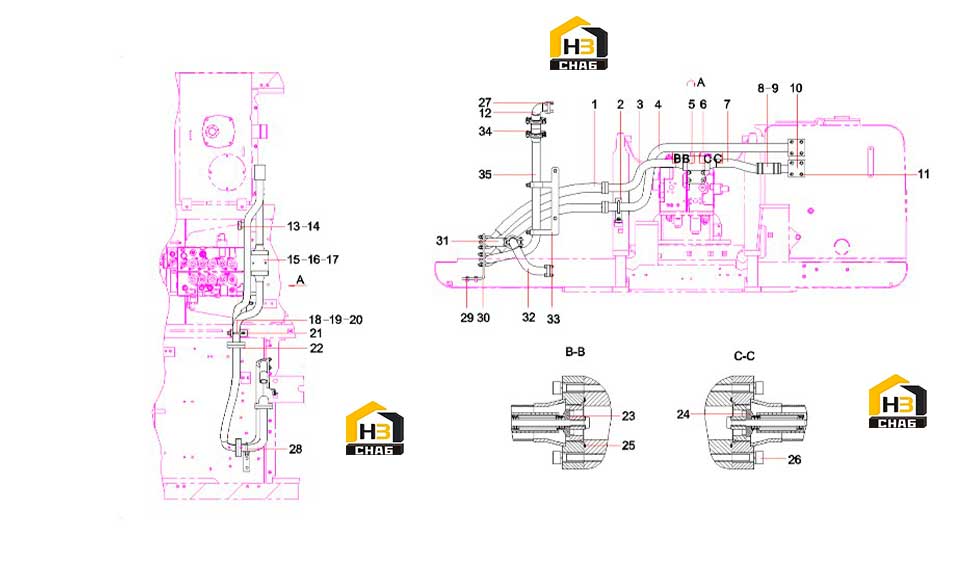

Трубопровод возврата масла 11552021

← Комплектующие многоходового клапана (часть 4) 60008123 Насос плунжерный 60008122 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose GP

Каталожный номер:11579519

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bracket

Каталожный номер:11562055

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pipe GP,steel

Каталожный номер:11539445

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe AS, oil return

Каталожный номер:11539449

Комплект:1

Примечание:

№ на схеме:5

Наименование:Adapter

Каталожный номер:10741295

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:A210204000464

Комплект:4

Примечание:M12x90GB70.1 10.9

№ на схеме:7

Наименование:Steel Pipe Assy

Каталожный номер:12827741

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil return rubber

Каталожный номер:12827889

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp, T-type

Каталожный номер:60135749

Комплект:2

Примечание:

№ на схеме:10

Наименование:Oil Return Steel Pipe

Каталожный номер:11969909

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000345

Комплект:8

Примечание:M10x70GB70.1 10.9

№ на схеме:12

Наименование:Tube AS, oil delivery, radiator

Каталожный номер:12104076

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:A820205002644

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover plate, valve

Каталожный номер:A820201001260

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:B230101000244

Комплект:5

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210307000031

Комплект:18

Примечание:M12GB6170 10

№ на схеме:19

Наименование:U-bolt

Каталожный номер:11162794

Комплект:1

Примечание:

№ на схеме:20

Наименование:washer 12GB97.1

Каталожный номер:24000639

Комплект:14

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:A210111000101

Комплект:2

Примечание:M12X25GB5783 10.9

№ на схеме:22

Наименование:Screw M12x40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:10

Примечание:M12x40GB70.1 10.9

№ на схеме:23

Наименование:Valve, check

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:24

Наименование:Valve, check

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:25

Наименование:O-ring

Каталожный номер:B230101000366

Комплект:4

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:A210204000462

Комплект:4

Примечание:M12x45GB70.1 10.9

№ на схеме:27

Наименование:Screw

Каталожный номер:A210204000206

Комплект:4

Примечание:M12x35GB70.1 10.9

№ на схеме:28

Наименование:U-bolt

Каталожный номер:11617653

Комплект:4

Примечание:

№ на схеме:29

Наименование:Bolt M12x30GB5783 10.9

Каталожный номер:A210111000202

Комплект:2

Примечание:M12X30GB5783 10.9

№ на схеме:30

Наименование:Support, clamp

Каталожный номер:11563955

Комплект:1

Примечание:

№ на схеме:31

Наименование:Tube AS, oil feed, radiator

Каталожный номер:12104149

Комплект:1

Примечание:

№ на схеме:32

Наименование:Tube AS, oil feed, radiator

Каталожный номер:12104942

Комплект:1

Примечание:

№ на схеме:33

Наименование:Plate, supporting

Каталожный номер:12102864

Комплект:1

Примечание:

№ на схеме:34

Наименование:Clamp, pipe

Каталожный номер:A229900004566

Комплект:2

Примечание:

№ на схеме:35

Наименование:Tube AS, oil delivery, radiator

Каталожный номер:12102900

Комплект:1

Примечание:
