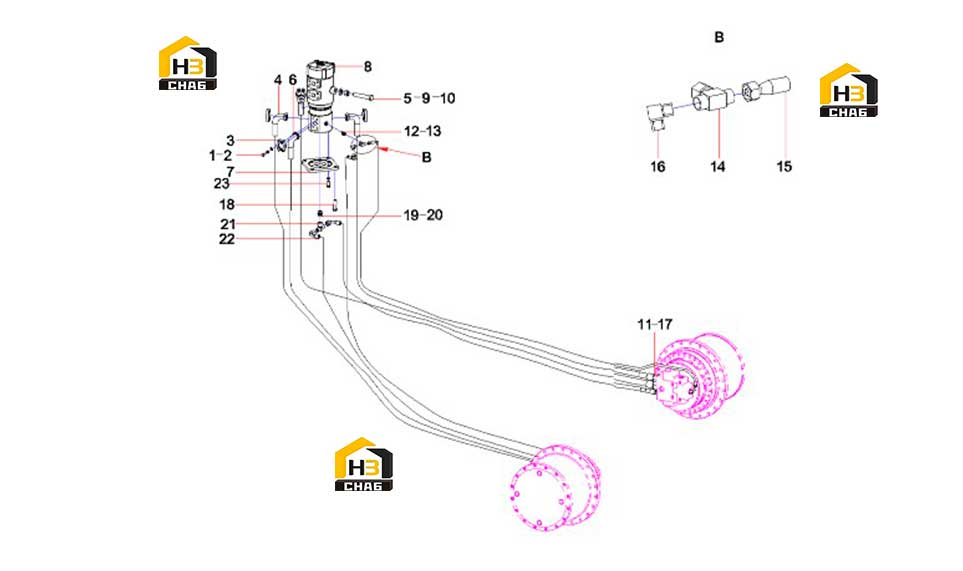

Соединения центрального шарнира и гидромоторов 11507574

← Устройство гусениц 11507574 Демпфер поворотной платформы a810302082000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:A210204000354

Комплект:16

Примечание:M10x30GB70.1 10.9

№ на схеме:2

Наименование:Washer

Каталожный номер:24000641

Комплект:60

Примечание:16GB97.1

№ на схеме:3

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103002701

Комплект:2

Примечание:

№ на схеме:5

Наименование:Nut

Каталожный номер:A210307000029

Комплект:1

Примечание:M20GB6170 10

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103002702

Комплект:2

Примечание:

№ на схеме:7

Наименование:Plate, transition

Каталожный номер:A820101212141

Комплект:1

Примечание:

№ на схеме:8

Наименование:Center Swivel Joint

Каталожный номер:60211869

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210110000233

Комплект:1

Примечание:M20x110GB5782 10.9

№ на схеме:10

Наименование:Washer

Каталожный номер:A210491000132

Комплект:9

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205000834

Комплект:4

Примечание:G1-M36

№ на схеме:12

Наименование:Connector

Каталожный номер:A820205000843

Комплект:3

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:3

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780000413

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:B230103002473

Комплект:2

Примечание:

№ на схеме:16

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt M16x35GB5783 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:19

Наименование:Connector

Каталожный номер:A820205000844

Комплект:3

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:21

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:B230103000284

Комплект:2

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:6

Примечание:M12x35GB5783 10.9
