Соединения трубопровода гидрораспределителя 12772920

← Трубопровод гидрораспределителя (часть 2) 12772920 Трубопровод электромагнитного клапана 12772913 →

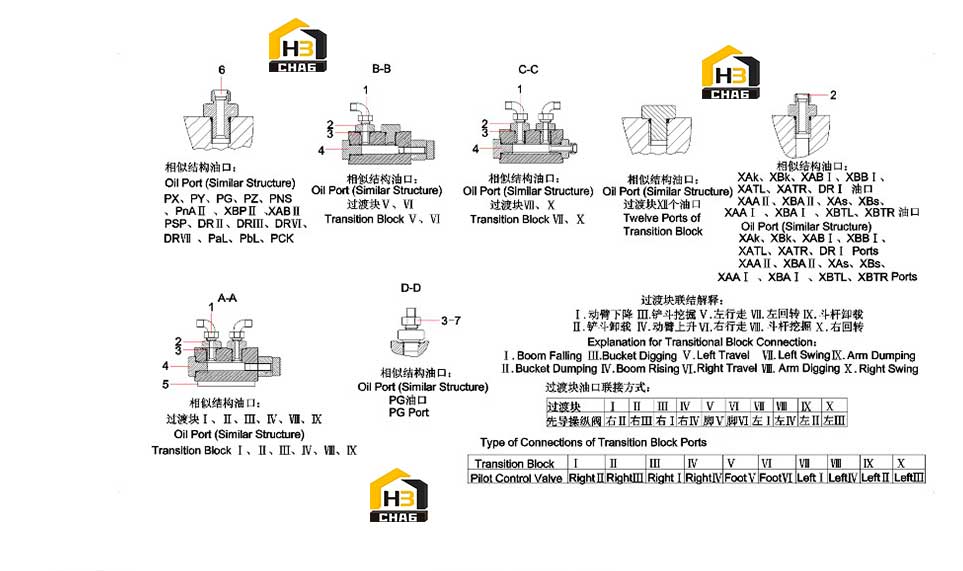

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:26

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:A820205000946

Комплект:35

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:B230101000049

Комплект:44

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:A820205000947

Комплект:12

Примечание:

№ на схеме:5

Наименование:Plate

Каталожный номер:11457002

Комплект:2

Примечание:

№ на схеме:6

Наименование:Connector

Каталожный номер:A820205000940

Комплект:14

Примечание:

№ на схеме:7

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:1

Примечание:
