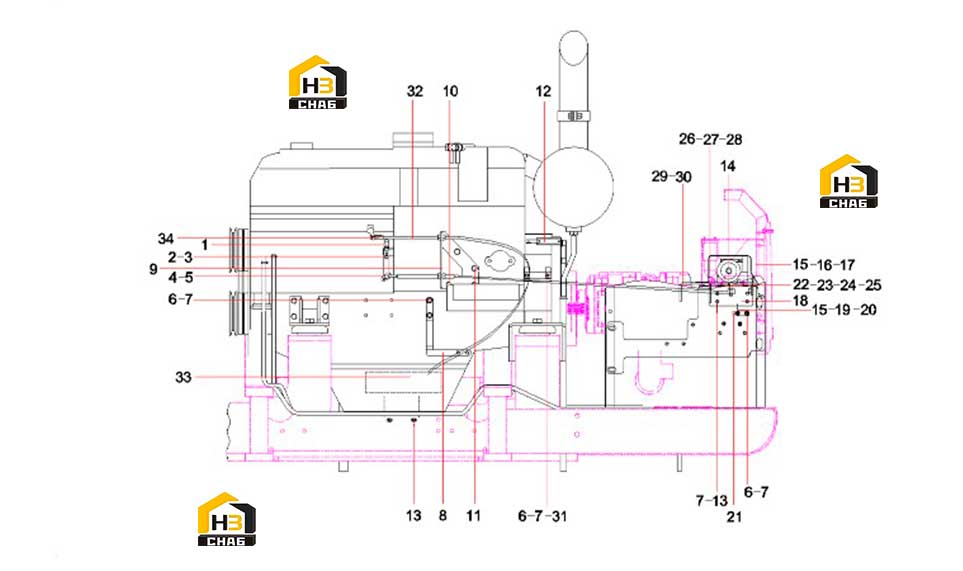

Система управления дроссельной заслонкой 11469942

← Фильтр топливный 60064763 Трос остановки двигателя 60126312 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lever, Throttle

Каталожный номер:10133706

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:6GB97.1

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:23000169

Комплект:2

Примечание:M6GB6170 10

№ на схеме:5

Наименование:Screw

Каталожный номер:A210204000132

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:5

Примечание:M10X20GB5783 10.9

№ на схеме:7

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:15

Примечание:

№ на схеме:8

Наименование:Bracket, harness, start relay

Каталожный номер:11595887

Комплект:1

Примечание:

№ на схеме:9

Наименование:Throttle support

Каталожный номер:13208982

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000356

Комплект:1

Примечание:M10x50GB70.1 10.9

№ на схеме:11

Наименование:Screw

Каталожный номер:A210204000345

Комплект:3

Примечание:M10X70GB70.1 10.9

№ на схеме:12

Наименование:Bracket, flywheel sensor

Каталожный номер:11707090

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:23000066

Комплект:4

Примечание:M10X25GB70.1 10.9

№ на схеме:14

Наименование:Extinction device

Каталожный номер:60126312

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:8GB97.1

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000038

Комплект:2

Примечание:

№ на схеме:17

Наименование:Motor,throttle

Каталожный номер:60099069

Комплект:1

Примечание:

№ на схеме:18

Наименование:motor base

Каталожный номер:12892512

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer 8GB93

Каталожный номер:24000511

Комплект:2

Примечание:

№ на схеме:21

Наименование:Clamp, connector

Каталожный номер:11418716

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:A210204000011

Комплект:3

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:A210204000196

Комплект:3

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210204000146

Комплект:1

Примечание:

№ на схеме:25

Наименование:washer 12GB97.1

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:26

Наименование:Arm, throttle motor

Каталожный номер:11626828

Комплект:1

Примечание:

№ на схеме:27

Наименование:waterproof

Каталожный номер:13142104

Комплект:1

Примечание:

№ на схеме:28

Наименование:throttle guy assembly

Каталожный номер:60170586

Комплект:1

Примечание:

№ на схеме:29

Наименование:Protective

Каталожный номер:13161805

Комплект:1

Примечание:

№ на схеме:30

Наименование:Seal

Каталожный номер:A820606030560

Комплект:1

Примечание:

№ на схеме:31

Наименование:BracketSY215C9M2KS.1.3.6.9

Каталожный номер:13177785

Комплект:1

Примечание:

№ на схеме:32

Наименование:Protecting

Каталожный номер:13180305

Комплект:1

Примечание:

№ на схеме:33

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:2

Примечание:

№ на схеме:34

Наименование:transitional joint of flameout control

Каталожный номер:11419366

Комплект:1

Примечание:
