Ковш 11859236

← Трубопровод смазки стрелы 11777805 Система электрическая кабины 12871738 →

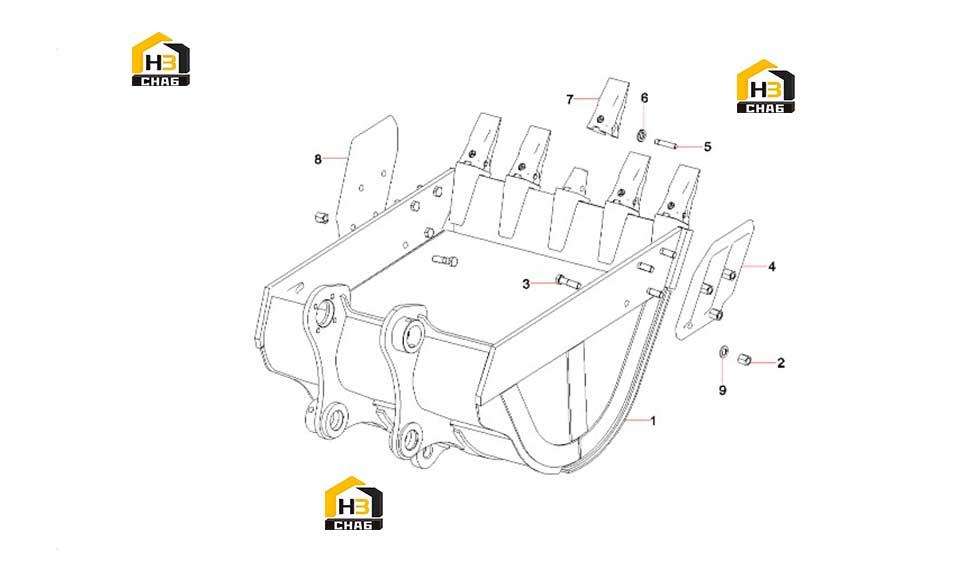

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bucket, modified

Каталожный номер:11859237

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:A210334000013

Комплект:8

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210110000427

Комплект:8

Примечание:M24x90GB5782 10.9

№ на схеме:4

Наименование:Cutter, side, left

Каталожный номер:11182515

Комплект:1

Примечание:

№ на схеме:5

Наименование:tooth pinsy215c.3.4.1-14

Каталожный номер:12915776

Комплект:5

Примечание:

№ на схеме:6

Наименование:clipsy215c.3.4.1-15

Каталожный номер:12915777

Комплект:5

Примечание:

№ на схеме:7

Наименование:Tooth, bucket

Каталожный номер:11912709

Комплект:5

Примечание:

№ на схеме:8

Наименование:Cutter, side, right

Каталожный номер:11182516

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:A210491000122

Комплект:8

Примечание:
