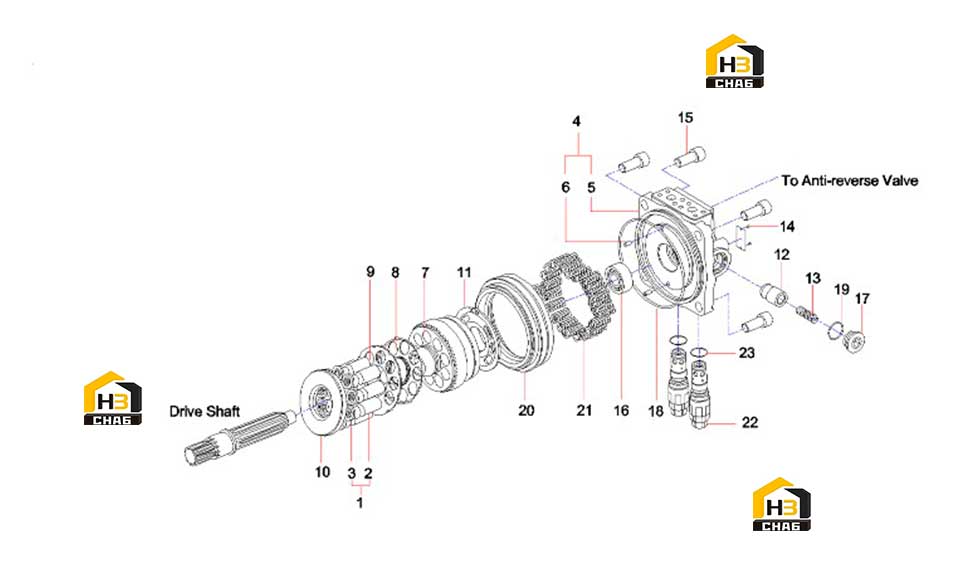

Комплектующие мотора редуктора 60180834

← Мотор редуктора 60180834 Клапан 60180834 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plunger

Каталожный номер:B229900002240

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston

Каталожный номер:60008580

Комплект:9

Примечание:

№ на схеме:3

Наименование:Slipper

Каталожный номер:60008574

Комплект:9

Примечание:

№ на схеме:4

Наименование:Body GP, valve

Каталожный номер:60008570

Комплект:1

Примечание:

№ на схеме:5

Наименование:Body, valve

Каталожный номер:60008569

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pin

Каталожный номер:60008878

Комплект:2

Примечание:

№ на схеме:7

Наименование:Cylinder

Каталожный номер:60008575

Комплект:1

Примечание:

№ на схеме:8

Наименование:Frame

Каталожный номер:60008567

Комплект:1

Примечание:

№ на схеме:9

Наименование:Frame

Каталожный номер:60008572

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plate, slipper

Каталожный номер:60008577

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tray, oil distribution

Каталожный номер:B229900002241

Комплект:1

Примечание:

№ на схеме:12

Наименование:Body, check valve

Каталожный номер:60008579

Комплект:2

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:60008578

Комплект:2

Примечание:

№ на схеме:14

Наименование:Rivet

Каталожный номер:60008722

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:60008840

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bearing

Каталожный номер:60008739

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:60008716

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:60008882

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:60008862

Комплект:2

Примечание:

№ на схеме:20

Наименование:Piston

Каталожный номер:60008576

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spring

Каталожный номер:60008568

Комплект:24

Примечание:

№ на схеме:22

Наименование:Valve, overflow, slewing

Каталожный номер:B220401000693

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:B230101000036

Комплект:2

Примечание:
