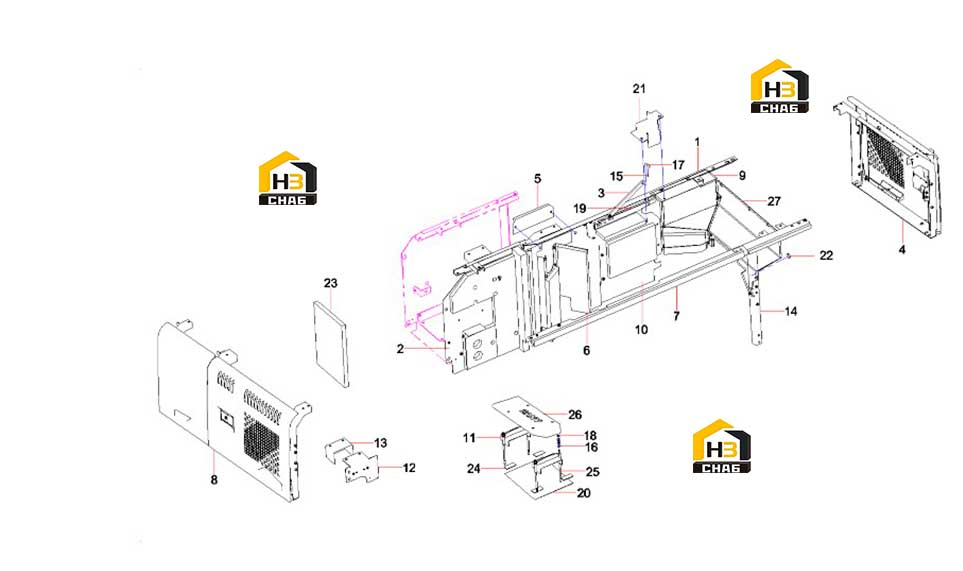

Каркас кузова экскаватора 12774107

← Обшивка кузова экскаватора 12774107 Поручень с зеркалом заднего вида a810502020139 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bracket

Каталожный номер:11769541

Комплект:1

Примечание:

№ на схеме:2

Наименование:Partition AS, air cleaner

Каталожный номер:12782052

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bar, support

Каталожный номер:A810502015065

Комплект:1

Примечание:

№ на схеме:4

Наименование:Door GP, right

Каталожный номер:12698255

Комплект:1

Примечание:

№ на схеме:5

Наименование:Board, connecting

Каталожный номер:A810502019117

Комплект:1

Примечание:

№ на схеме:6

Наименование:Partition, left, engine

Каталожный номер:A810502012314

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bracket

Каталожный номер:A810502014136

Комплект:1

Примечание:

№ на схеме:8

Наименование:Door GP, left

Каталожный номер:12698196

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate, angle

Каталожный номер:11616300

Комплект:1

Примечание:

№ на схеме:10

Наименование:Partition, right, engine

Каталожный номер:12782050

Комплект:1

Примечание:

№ на схеме:11

Наименование:battery supportSY215C9.1.6.6A

Каталожный номер:12738866

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plate, mounting, relay

Каталожный номер:11673003

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cover, start relay

Каталожный номер:11673094

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket, rear, right

Каталожный номер:11787466

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:A210491000014

Комплект:3

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:A210491000120

Комплект:8

Примечание:

№ на схеме:17

Наименование:Roll, pin

Каталожный номер:A210508000009

Комплект:3

Примечание:

№ на схеме:18

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:8

Примечание:M10GB6170 10

№ на схеме:19

Наименование:Rod, bearing

Каталожный номер:A820302010101

Комплект:1

Примечание:

№ на схеме:20

Наименование:Battery rubber padSY205.1.6-63

Каталожный номер:12569035

Комплект:2

Примечание:

№ на схеме:21

Наименование:Plate, sealing

Каталожный номер:11686714

Комплект:1

Примечание:

№ на схеме:22

Наименование:Grommet

Каталожный номер:A820606011268

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sponge, noise-absorption

Каталожный номер:12698195

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:25

Наименование:Stud

Каталожный номер:11592968

Комплект:4

Примечание:

№ на схеме:26

Наименование:battery cover plateSY215C9.1.6.6c

Каталожный номер:12786106

Комплект:1

Примечание:

№ на схеме:27

Наименование:Partition, upper, main pump

Каталожный номер:11561893

Комплект:1

Примечание:
