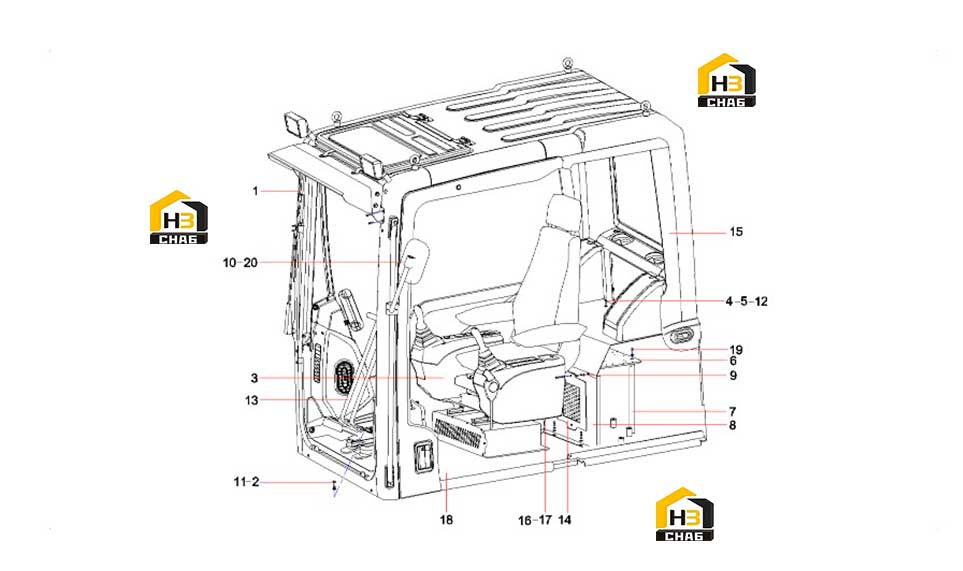

Кабина 12773419

← Клапан электромагнитный 60136331 Стекла кабины 12302648 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body AS, machine

Каталожный номер:12302648

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 10GB93

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:3

Наименование:Seat and controlbox

Каталожный номер:12971069

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 8GB93

Каталожный номер:24000511

Комплект:7

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000632

Комплект:6

Примечание:6GB97.1

№ на схеме:6

Наименование:Installation plate for electrical

Каталожный номер:12828787

Комплект:1

Примечание:

№ на схеме:7

Наименование:New supporting

Каталожный номер:12829018

Комплект:3

Примечание:

№ на схеме:8

Наименование:frameSY215C9.1.5.7D

Каталожный номер:12845620

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000633

Комплект:7

Примечание:8GB97.1

№ на схеме:10

Наименование:Bracket GP, rear view mirror

Каталожный номер:12051215

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:4

Примечание:M10x16GB5783 10.9

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:7

Примечание:M8x20GB5783 10.9

№ на схеме:13

Наименование:Control mechanism, travel

Каталожный номер:12076176

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate, cover, air, inner

Каталожный номер:10244287

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fire extinguisher, powder

Каталожный номер:60001289

Комплект:1

Примечание:

№ на схеме:16

Наименование:Passage, air, foot-blowing

Каталожный номер:A229900010630

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sponge, sealing, floor air outlet

Каталожный номер:10567493

Комплект:1

Примечание:

№ на схеме:18

Наименование:Support, bottom plate

Каталожный номер:11540709

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:10

Примечание:

№ на схеме:20

Наименование:Mirror, rear view, cab

Каталожный номер:60151838

Комплект:1

Примечание:
