Система забора воздуха a810102070275

Система забора воздуха a810102070275

← Радиатор 60182015 Фильтр воздушный b222100000436 →

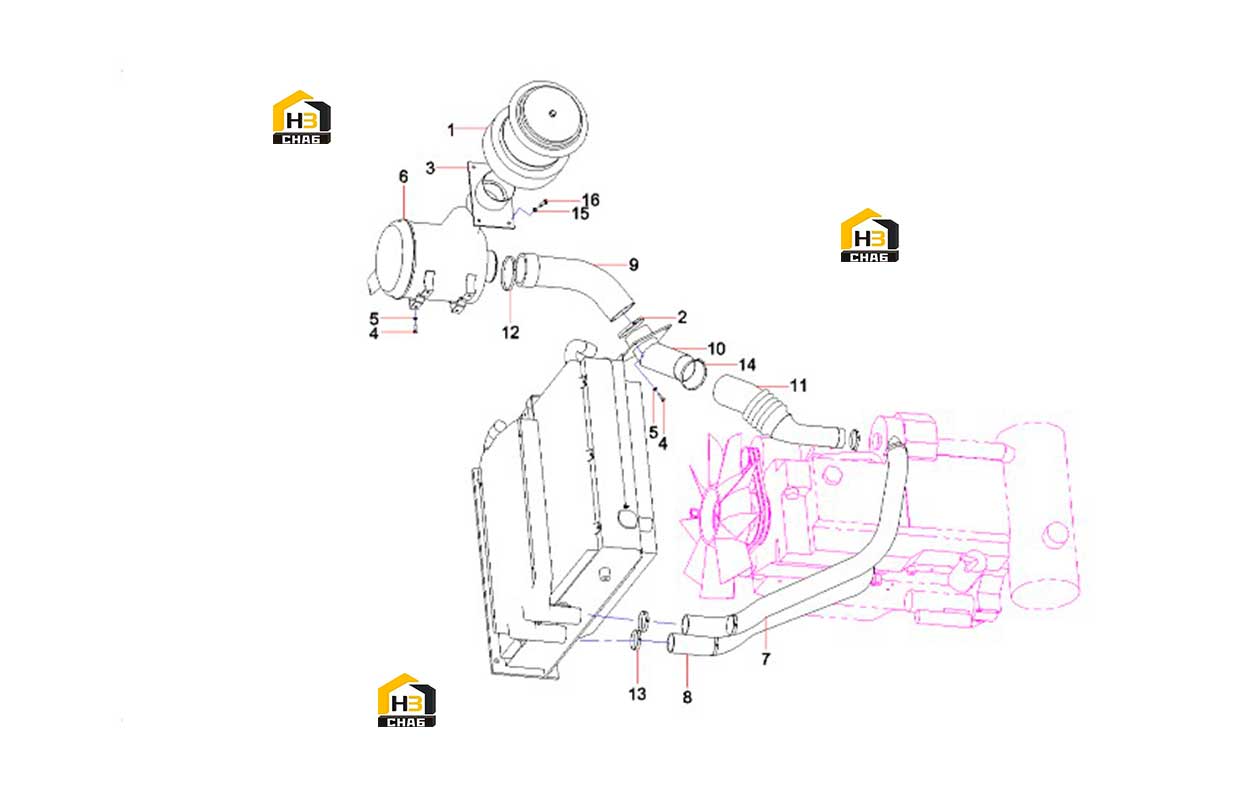

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Precleaner
Каталожный номер:A222100000410
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clamp, T-type
Каталожный номер:A229900002683
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Prefilter
Каталожный номер:12199493
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Screw M10x25GB70.1 10.9
Каталожный номер:23000066
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 10GB1230
Каталожный номер:A210491000120
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Air cleaner
Каталожный номер:B222100000436
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Rubber Hose
Каталожный номер:11967007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Rubber Hose
Каталожный номер:11967734
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:B229900002831
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Tube, air inlet
Каталожный номер:A810102071277
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose, Inlet
Каталожный номер:A820606011119
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp, T-Bolt
Каталожный номер:A229900003293
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Anchor ear, T-type
Каталожный номер:B229900001059
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Clamp
Каталожный номер:A229900002263
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw M12x30GB70.110.9
Каталожный номер:A210204000337
Комплект:4
Примечание:
