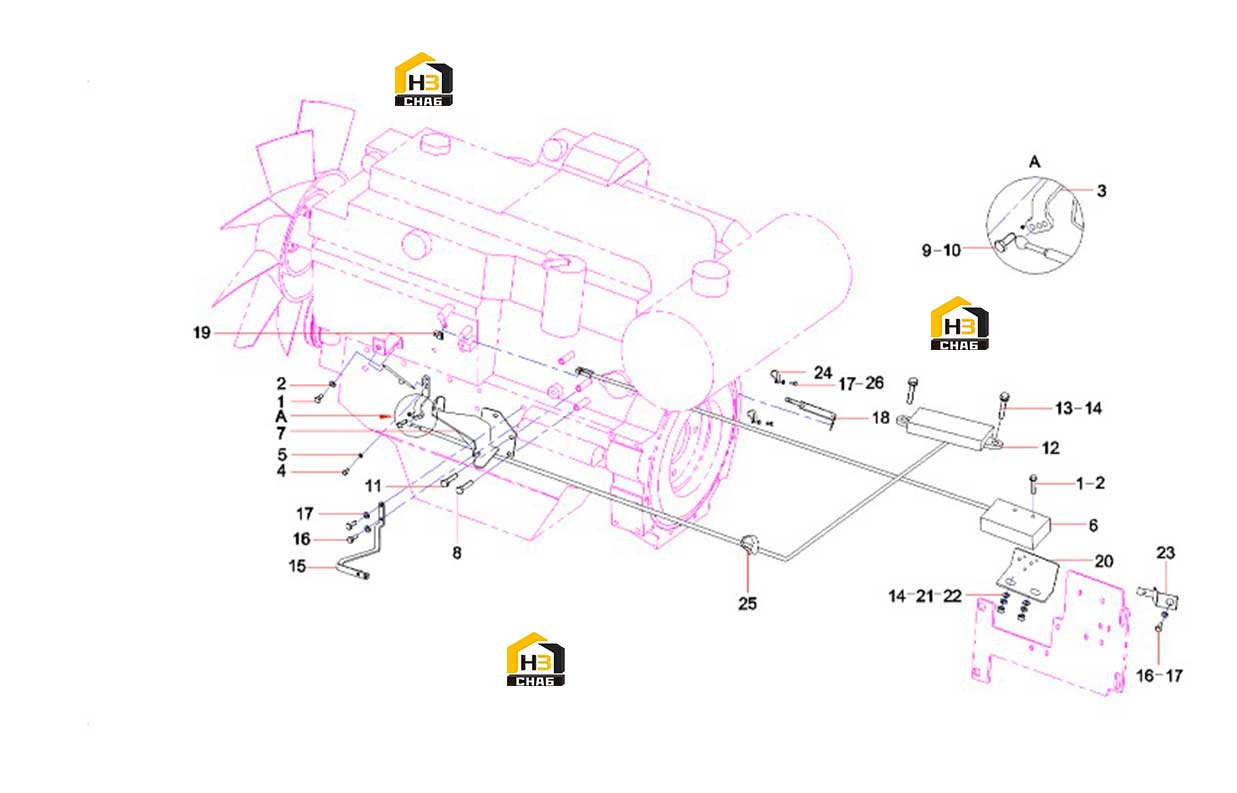

Система управления дроссельной заслонкой 11469942

← Фильтр топливный 60064763 Трос остановки двигателя 60126312 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:3

Наименование:Lever, Throttle

Каталожный номер:10133706

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:2

Примечание:

№ на схеме:6

Наименование:Extinction device

Каталожный номер:60126312

Комплект:1

Примечание:

№ на схеме:7

Наименование:Throttle support

Каталожный номер:12107964

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M10x90GB70.1

Каталожный номер:A210204000017

Комплект:3

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:23000169

Комплект:3

Примечание:

№ на схеме:10

Наименование:Screw M6x25GB70.1

Каталожный номер:A210204000132

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw M10x70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:1

Примечание:

№ на схеме:12

Наименование:Motor GP, Throttle

Каталожный номер:B220502000001

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M8x35GB5783

Каталожный номер:A210111000092

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:15

Наименование:Bracket, harness, start relay

Каталожный номер:11595887

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M10x16GB5783

Каталожный номер:A210111000125

Комплект:5

Примечание:

№ на схеме:17

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:7

Примечание:

№ на схеме:18

Наименование:Bracket, flywheel sensor

Каталожный номер:11707090

Комплект:1

Примечание:

№ на схеме:19

Наименование:transitional joint of flameout control

Каталожный номер:11419366

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bent Plate

Каталожный номер:12044715

Комплект:1

Примечание:

№ на схеме:21

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:23

Наименование:Clamp, connector

Каталожный номер:11418716

Комплект:1

Примечание:

№ на схеме:24

Наименование:Clamp, harness

Каталожный номер:60086353

Комплект:2

Примечание:

№ на схеме:25

Наименование:Strap, nylon

Каталожный номер:A239900000052

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:
