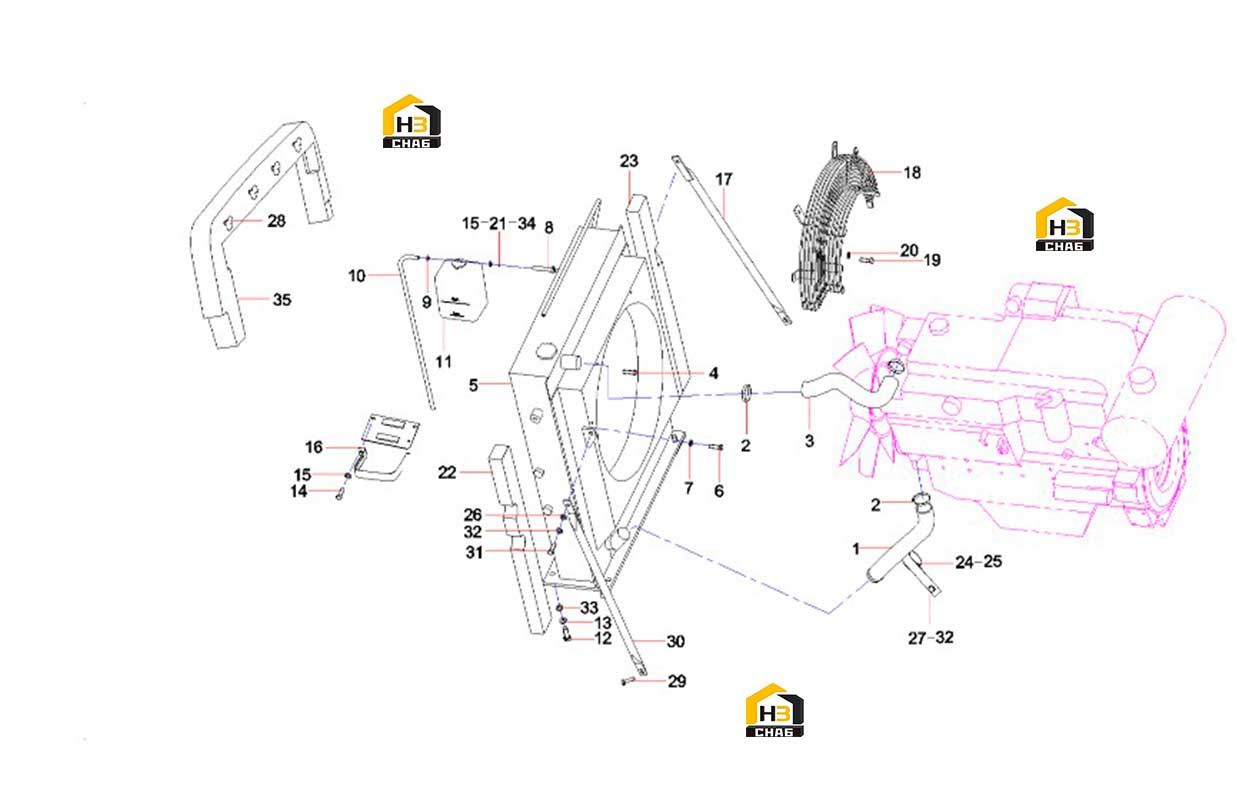

Система охлаждения a810102090182

← Система выхлопная a810102070274 Радиатор 60182015 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Radiator Drain Rubber

Каталожный номер:11907848

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hoop, hose

Каталожный номер:A229900001348

Комплект:4

Примечание:

№ на схеме:3

Наименование:Tube,water inlet,radiator

Каталожный номер:11817286

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:3

Примечание:

№ на схеме:5

Наименование:Radiator

Каталожный номер:60182015

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:A820606030367

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:A820606030372

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tank,reservoir,liquid

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:6

Примечание:

№ на схеме:14

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:3

Примечание:

№ на схеме:16

Наименование:Bracket

Каталожный номер:A810102099060

Комплект:1

Примечание:

№ на схеме:17

Наименование:Brace, front

Каталожный номер:A820301017394

Комплект:1

Примечание:

№ на схеме:18

Наименование:Guard AS, fan

Каталожный номер:11208376

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer 10GB1230

Каталожный номер:A210491000120

Комплект:4

Примечание:

№ на схеме:21

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sponge, left, side

Каталожный номер:12252658

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seal

Каталожный номер:12252693

Комплект:1

Примечание:

№ на схеме:24

Наименование:Clip, hose

Каталожный номер:A820101213068

Комплект:1

Примечание:

№ на схеме:25

Наименование:Sleeve

Каталожный номер:A820606030450

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pintle

Каталожный номер:11961759

Комплект:12

Примечание:

№ на схеме:29

Наименование:Screw M16x25

Каталожный номер:A313041602516

Комплект:2

Примечание:

№ на схеме:30

Наименование:Brace

Каталожный номер:A820301016727

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:2

Примечание:

№ на схеме:32

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:2

Примечание:

№ на схеме:33

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:12

Примечание:

№ на схеме:34

Наименование:Wire clip

Каталожный номер:60083322

Комплект:1

Примечание:

№ на схеме:35

Наименование:sponge

Каталожный номер:12252698

Комплект:1

Примечание:
