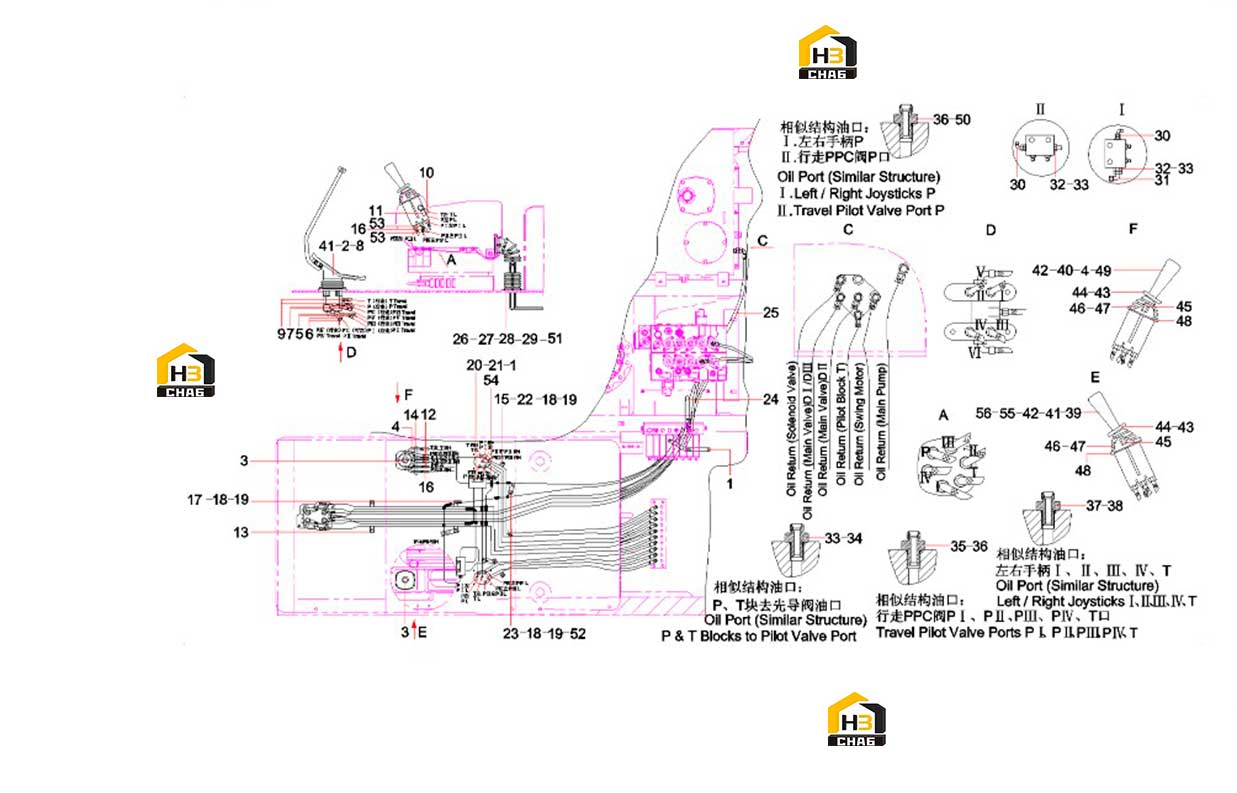

Система гидравлическая управления экскаватором (часть 2) 11543868

← Система гидравлическая управления экскаватором (часть 1) 11543882 Клапан пилотный b220401001302 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:3

Наименование:Valve, pilot, manual

Каталожный номер:B220401001302

Комплект:2

Примечание:

№ на схеме:4

Наименование:Insertion piece

Каталожный номер:A229900006438

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose

Каталожный номер:B230103002001

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103002658

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hose,rubber

Каталожный номер:21020054

Комплект:2

Примечание:

№ на схеме:8

Наименование:Valve, foot

Каталожный номер:60004101

Комплект:1

Примечание:PVD8PC5020A

№ на схеме:9

Наименование:Hose

Каталожный номер:B230103000982

Комплект:3

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103002263

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:A831211120000

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose

Каталожный номер:B230103001375

Комплект:4

Примечание:

№ на схеме:13

Наименование:Gasket, rubber

Каталожный номер:11602341

Комплект:2

Примечание:

№ на схеме:14

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:12

Примечание:

№ на схеме:15

Наименование:Gasket, rubber

Каталожный номер:11602348

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:B230103000985

Комплект:3

Примечание:

№ на схеме:17

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:10

Примечание:

№ на схеме:19

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:10

Примечание:

№ на схеме:20

Наименование:Block, PT

Каталожный номер:A820199000360

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:4

Примечание:

№ на схеме:22

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:2

Примечание:

№ на схеме:23

Наименование:Plate, pressure

Каталожный номер:11243400

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose, rubber

Каталожный номер:B230103003282

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:B230103003202

Комплект:1

Примечание:

№ на схеме:26

Наименование:Flange

Каталожный номер:A820601990304

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bellows

Каталожный номер:A820601990336

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt M6x16GB5783

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:29

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:30

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:31

Наименование:Elbow

Каталожный номер:B210780000024

Комплект:1

Примечание:

№ на схеме:32

Наименование:Connector

Каталожный номер:A820205000894

Комплект:2

Примечание:

№ на схеме:33

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:8

Примечание:

№ на схеме:34

Наименование:Connector

Каталожный номер:A820205000839

Комплект:6

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:A820205000940

Комплект:7

Примечание:

№ на схеме:36

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:8

Примечание:

№ на схеме:37

Наименование:Connector

Каталожный номер:A820205000946

Комплект:10

Примечание:

№ на схеме:38

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:10

Примечание:

№ на схеме:39

Наименование:Joystick, left

Каталожный номер:B229900001613

Комплект:1

Примечание:

№ на схеме:40

Наименование:Switch

Каталожный номер:A241200000875

Комплект:1

Примечание:

№ на схеме:41

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:42

Наименование:Screw, self-tapping

Каталожный номер:A210264000022

Комплект:2

Примечание:

№ на схеме:43

Наименование:Handle, grip

Каталожный номер:11050165

Комплект:2

Примечание:

№ на схеме:44

Наименование:Nut M12x1.25GB6171

Каталожный номер:A210308000006

Комплект:2

Примечание:

№ на схеме:45

Наименование:Nut M14GB6170

Каталожный номер:A210307000025

Комплект:2

Примечание:

№ на схеме:46

Наименование:Hood

Каталожный номер:A229900006446

Комплект:2

Примечание:

№ на схеме:47

Наименование:Hood

Каталожный номер:A229900001028

Комплект:2

Примечание:

№ на схеме:48

Наименование:Plate

Каталожный номер:A229900001027

Комплект:2

Примечание:

№ на схеме:49

Наименование:Joystick, right

Каталожный номер:B229900001614

Комплект:1

Примечание:

№ на схеме:50

Наименование:Connector, filter

Каталожный номер:60020078

Комплект:3

Примечание:

№ на схеме:51

Наименование:Sleeve, rubber

Каталожный номер:11243401

Комплект:2

Примечание:

№ на схеме:52

Наименование:Gasket, rubber

Каталожный номер:11602359

Комплект:2

Примечание:

№ на схеме:53

Наименование:Hose

Каталожный номер:60128281

Комплект:2

Примечание:

№ на схеме:54

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:2

Примечание:

№ на схеме:55

Наименование:Harness, horn switch

Каталожный номер:11742013

Комплект:1

Примечание:

№ на схеме:56

Наименование:Insertion piece

Каталожный номер:60116344

Комплект:1

Примечание:
