Система гидравлическая экскаватора (часть 3) 11383751

Система гидравлическая экскаватора (часть 3) 11383751

← Система гидравлическая экскаватора (часть 2) 11383751 Редуктор b229900003821 →

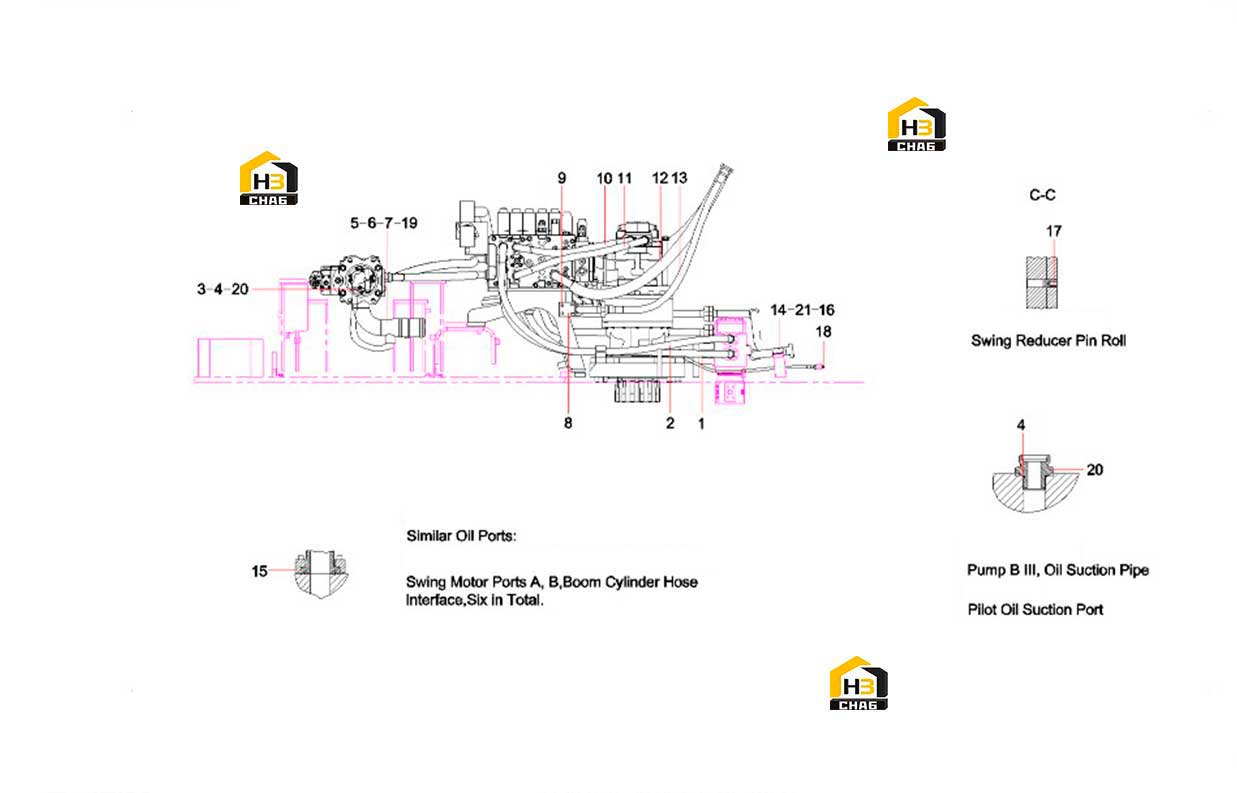

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:B230103002320
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:B230103002318
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose, rubber
Каталожный номер:B230103001168
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring 23.7x3.5JISB2401
Каталожный номер:B230101000356
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tube, oil suction
Каталожный номер:10096836
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:B230101000038
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Screw M12x30GB70.110.9
Каталожный номер:A210204000337
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bracket
Каталожный номер:11144202
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:60109193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:60109192
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:60078309
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose
Каталожный номер:60065987
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plate, pressure
Каталожный номер:11654944
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Flange, split
Каталожный номер:B210780000696
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw M12x30GB70.110.9
Каталожный номер:A210204000337
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Dowel, swing mechanism
Каталожный номер:A820301012852
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Fitting, grease
Каталожный номер:B229900000686
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer 12GB862.1
Каталожный номер:A210433000019
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Connector
Каталожный номер:A820205000187
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Gasket
Каталожный номер:A820606010360
Комплект:12
Примечание:
