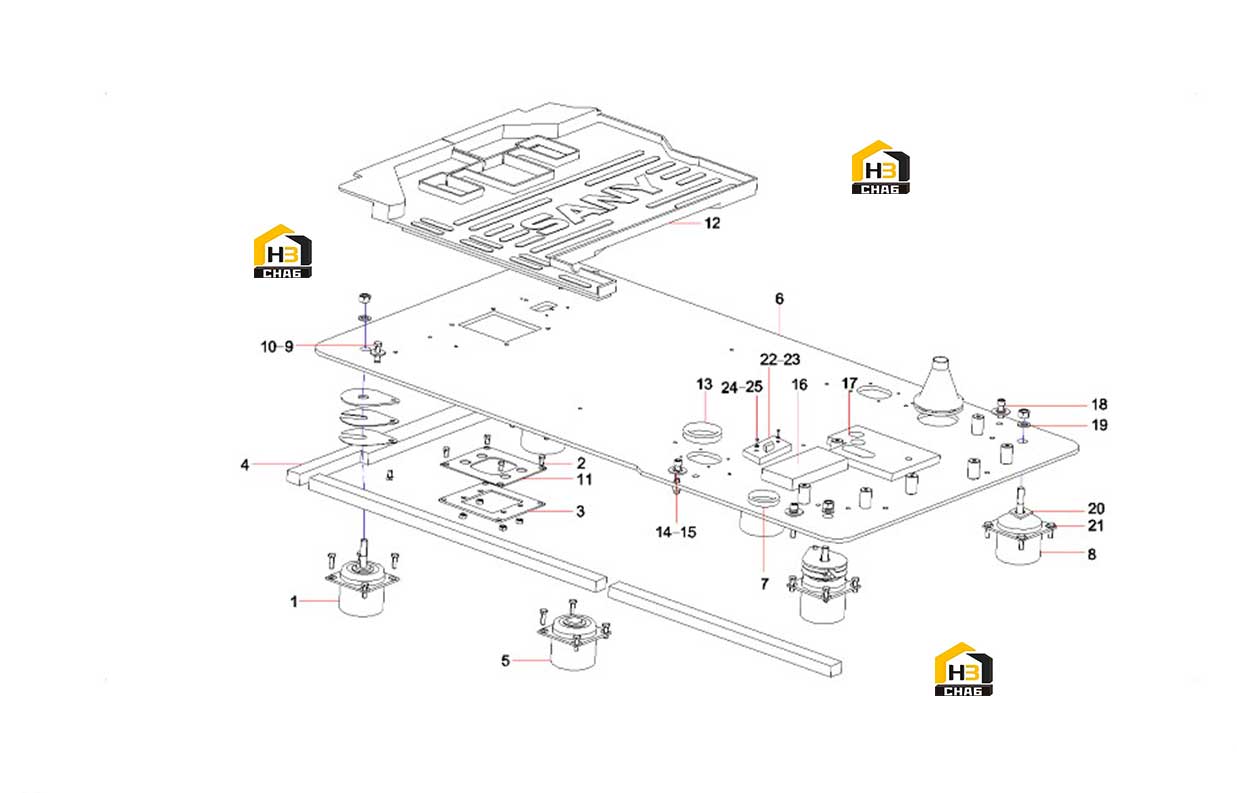

Пол и амортизация кабины 11540709

← Система управления ходом 12076176 Подшипник поворотный 10473822 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Support, cab

Каталожный номер:B229900000244

Комплект:2

Примечание:

№ на схеме:2

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:3

Наименование:Board, connecting

Каталожный номер:A810402050021

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sponge, bottom plate, cab

Каталожный номер:12385099

Комплект:4

Примечание:

№ на схеме:5

Наименование:Damper

Каталожный номер:A222000000019

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plate, bottom

Каталожный номер:12756639

Комплект:1

Примечание:

№ на схеме:7

Наименование:Grommet

Каталожный номер:A820606030059

Комплект:1

Примечание:

№ на схеме:8

Наименование:Support, cab

Каталожный номер:B229900000245

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 12GB96.1

Каталожный номер:A210404000004

Комплект:2

Примечание:

№ на схеме:10

Наименование:Bolt M12x40GB5783 10.9

Каталожный номер:A210111000204

Комплект:2

Примечание:

№ на схеме:11

Наименование:Gasket, foot valve

Каталожный номер:11937141

Комплект:1

Примечание:

№ на схеме:12

Наименование:Mat, floor

Каталожный номер:11670604

Комплект:1

Примечание:

№ на схеме:13

Наименование:Grommet

Каталожный номер:A820606030056

Комплект:2

Примечание:

№ на схеме:14

Наименование:Sleeve

Каталожный номер:A820299000383

Комплект:3

Примечание:

№ на схеме:15

Наименование:Nut M16GB617010

Каталожный номер:A210307000028

Комплект:4

Примечание:

№ на схеме:16

Наименование:Foam, back

Каталожный номер:A820699000215

Комплект:1

Примечание:

№ на схеме:17

Наименование:Foam, sealing

Каталожный номер:11935737

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw M12x75(GB70.1)

Каталожный номер:A210204000028

Комплект:3

Примечание:

№ на схеме:19

Наименование:Washer 16GB97.1

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:20

Наименование:Gasket

Каталожный номер:A820101118172

Комплект:20

Примечание:

№ на схеме:21

Наименование:Bolt M10x30GB5783 10.9

Каталожный номер:A210111000024

Комплект:24

Примечание:

№ на схеме:22

Наименование:Clamp, connector, air conditioner

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:23

Наименование:Plate, connector, air conditioner

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:24

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:2

Примечание:
