Отсек аккумулятора a810502017021

← Ящик для инструментов a810502017020 Поручень с зеркалом заднего вида a810502020139 →

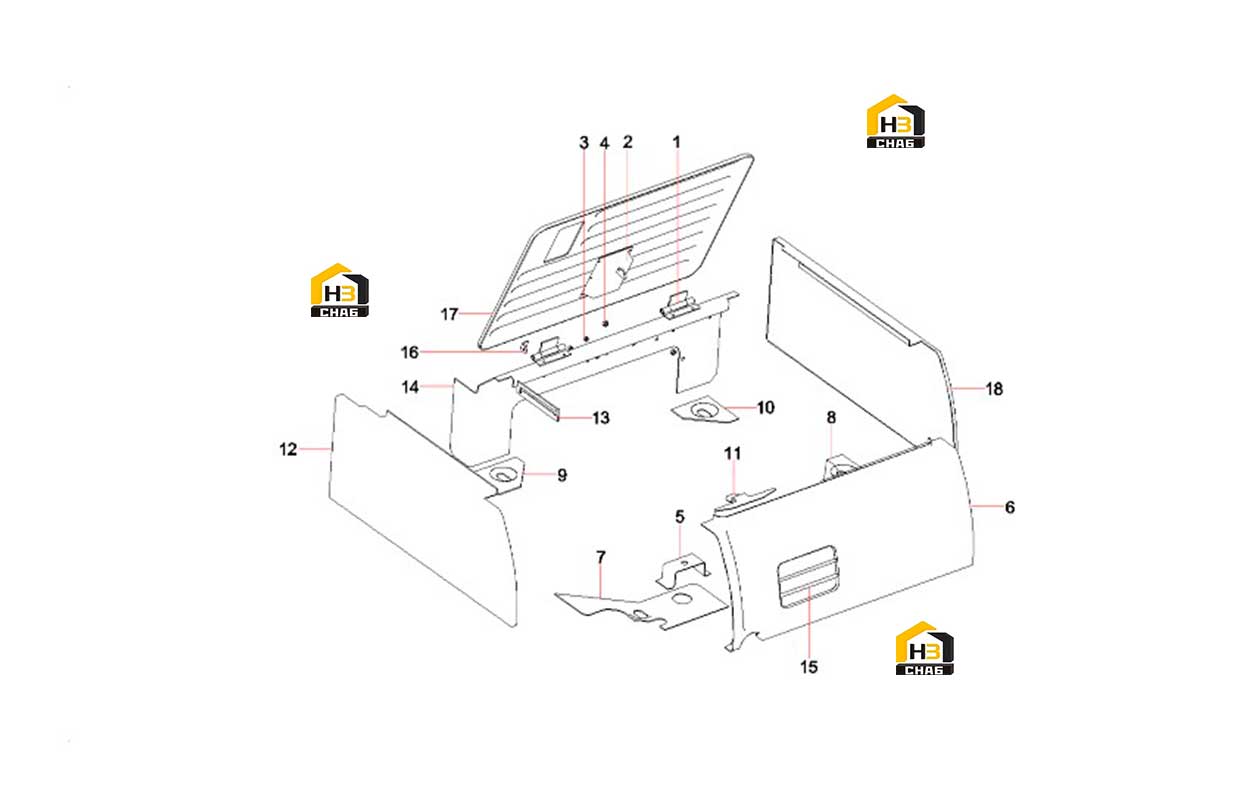

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hinge,box,battery

Каталожный номер:11415958

Комплект:2

Примечание:

№ на схеме:2

Наименование:Lock, door

Каталожный номер:A222200000012

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:4

Наименование:Nut M8GB6170

Каталожный номер:A210307000012

Комплект:3

Примечание:

№ на схеме:5

Наименование:Plate, bent

Каталожный номер:11843906

Комплект:1

Примечание:

№ на схеме:6

Наименование:Panel

Каталожный номер:A820101315550

Комплект:1

Примечание:

№ на схеме:7

Наименование:Support,external,front

Каталожный номер:11784858

Комплект:1

Примечание:

№ на схеме:8

Наименование:Support, inner

Каталожный номер:A820101315654

Комплект:1

Примечание:

№ на схеме:9

Наименование:Rear outer bearer

Каталожный номер:A820101315655

Комплект:1

Примечание:

№ на схеме:10

Наименование:Support, inner

Каталожный номер:11413348

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate - Retaining (Lock)

Каталожный номер:A820101315587

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate, outer side

Каталожный номер:A820101315593

Комплект:1

Примечание:

№ на схеме:13

Наименование:Support Door

Каталожный номер:A820101315598

Комплект:1

Примечание:

№ на схеме:14

Наименование:Board, rear

Каталожный номер:A820101315601

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bar, guard

Каталожный номер:A820301014392

Комплект:2

Примечание:

№ на схеме:16

Наименование:Support

Каталожный номер:A820101315621

Комплект:1

Примечание:

№ на схеме:17

Наименование:Door,toolbox

Каталожный номер:A820101315627

Комплект:1

Примечание:

№ на схеме:18

Наименование:Plate, side, inner

Каталожный номер:A820101315642

Комплект:1

Примечание:
