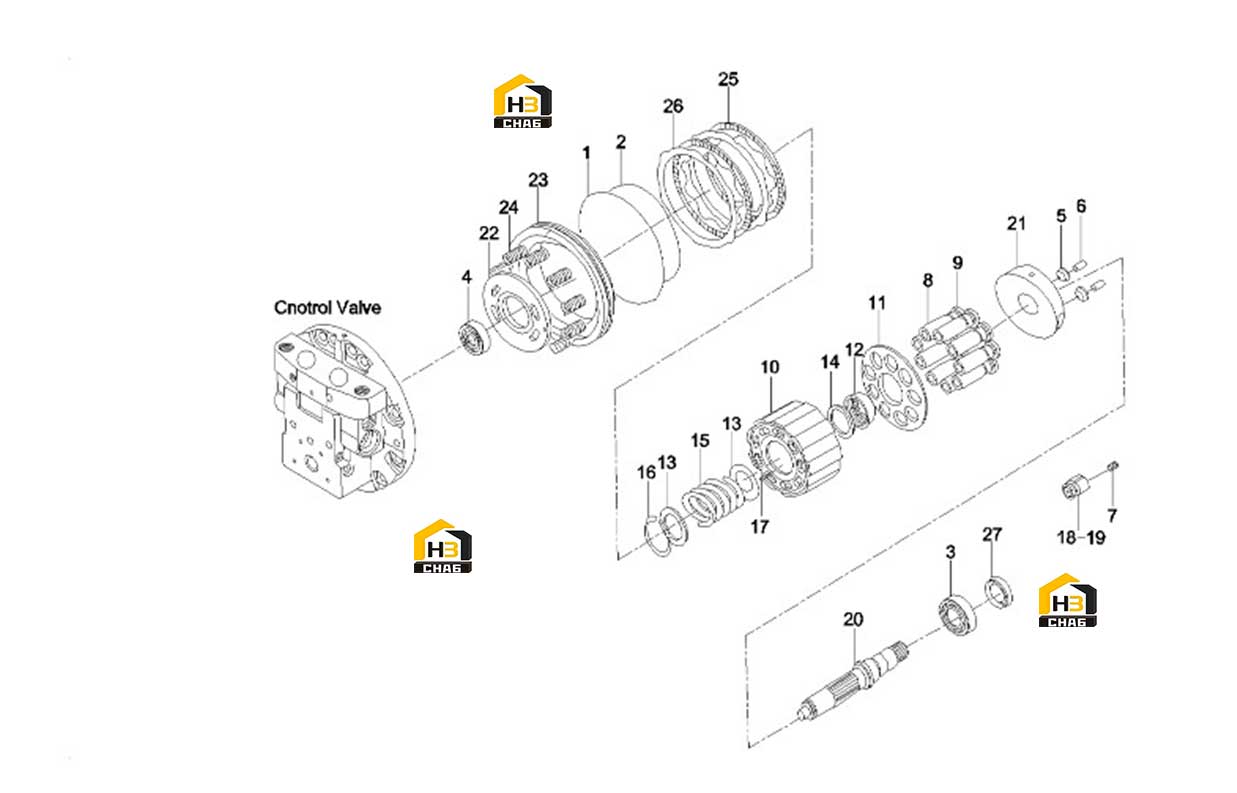

Мотор редуктора 60181099

← Редуктор в сборе b220501000267 Редуктор 60181098 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:60038770

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:60038771

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing, ball

Каталожный номер:60038129

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bearing, needle

Каталожный номер:60038123

Комплект:1

Примечание:

№ на схеме:5

Наименование:Point, supporting

Каталожный номер:60038030

Комплект:2

Примечание:

№ на схеме:6

Наименование:Pin

Каталожный номер:60038582

Комплект:4

Примечание:

№ на схеме:7

Наименование:Spring

Каталожный номер:60038220

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plunger

Каталожный номер:60038689

Комплект:9

Примечание:

№ на схеме:9

Наименование:Slipper

Каталожный номер:60037991

Комплект:9

Примечание:

№ на схеме:10

Наименование:Block, cylinder

Каталожный номер:60062355

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate, retaining

Каталожный номер:60037939

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ball, thrust

Каталожный номер:60038022

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:60038328

Комплект:2

Примечание:

№ на схеме:14

Наименование:Ring, retainer

Каталожный номер:60038004

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spring

Каталожный номер:60038222

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, retaining 62GB893.1

Каталожный номер:A210416000037

Комплект:1

Примечание:

№ на схеме:17

Наименование:Wheel, pin

Каталожный номер:60062350

Комплект:5

Примечание:

№ на схеме:18

Наименование:Plunger

Каталожный номер:60038688

Комплект:1

Примечание:

№ на схеме:19

Наименование:Housing

Каталожный номер:60062356

Комплект:1

Примечание:

№ на схеме:20

Наименование:Shaft

Каталожный номер:60038673

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate, swash

Каталожный номер:60038622

Комплект:1

Примечание:

№ на схеме:22

Наименование:Tray, oil distribution

Каталожный номер:60062348

Комплект:1

Примечание:

№ на схеме:23

Наименование:Piston

Каталожный номер:60038393

Комплект:1

Примечание:

№ на схеме:24

Наименование:Spring

Каталожный номер:60038224

Комплект:12

Примечание:

№ на схеме:25

Наименование:Brake shoe

Каталожный номер:60038037

Комплект:2

Примечание:

№ на схеме:26

Наименование:Plate, fitting

Каталожный номер:60038017

Комплект:2

Примечание:

№ на схеме:27

Наименование:Seal, oil

Каталожный номер:60038867

Комплект:1

Примечание:
