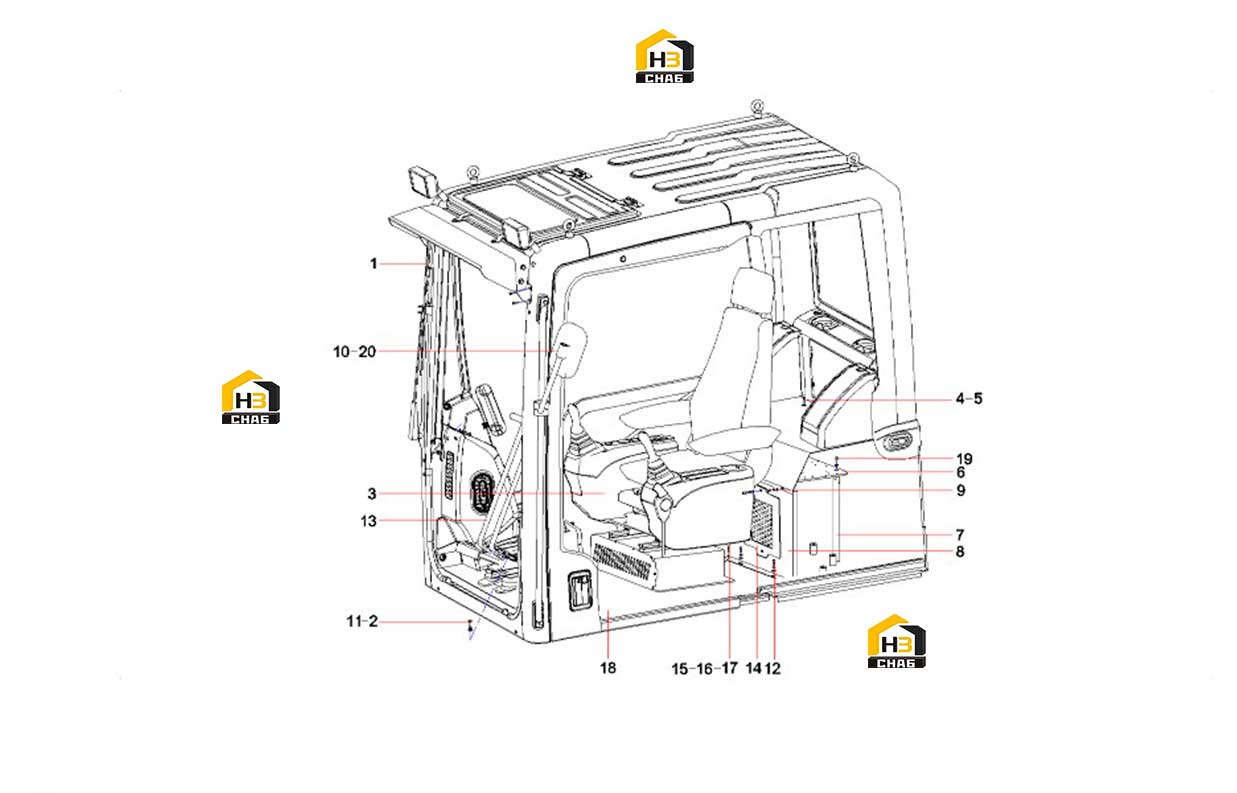

Кабина оператора 11605762

← Соединения трубопровода гидронасоса 11543874 Комплектующие кузова кабины (часть 1) 12302648 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Body AS, machine

Каталожный номер:12302648

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:3

Наименование:Seat and control console

Каталожный номер:11839176

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw M6x30GB818

Каталожный номер:A210210000027

Комплект:6

Примечание:

№ на схеме:5

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:22

Примечание:

№ на схеме:6

Наименование:Plate, mounting, electrical

Каталожный номер:11423128

Комплект:1

Примечание:

№ на схеме:7

Наименование:Brace

Каталожный номер:12752753

Комплект:3

Примечание:

№ на схеме:8

Наименование:Plate, vertical

Каталожный номер:11646746

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:6

Примечание:

№ на схеме:10

Наименование:Bracket GP, rear view mirror

Каталожный номер:12051215

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:6

Примечание:

№ на схеме:12

Наименование:Screw M8x16GB70.1

Каталожный номер:A210204000146

Комплект:20

Примечание:

№ на схеме:13

Наименование:Control mechanism, travel

Каталожный номер:12076176

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate, cover, air, inner

Каталожный номер:10244287

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw, tapping

Каталожный номер:A210264000004

Комплект:1

Примечание:

№ на схеме:16

Наименование:Passage, air, foot-blowing

Каталожный номер:A229900010630

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sponge, sealing, floor air outlet

Каталожный номер:10567493

Комплект:1

Примечание:

№ на схеме:18

Наименование:Support, bottom plate

Каталожный номер:11540709

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:7

Примечание:

№ на схеме:20

Наименование:Mirror, rear view, cab

Каталожный номер:60151838

Комплект:1

Примечание:
