Дверь левая кузова 12395986

Дверь левая кузова 12395986

← Пластина каркаса верхняя a810502014136 Пластина каркаса угловая 11616300 →

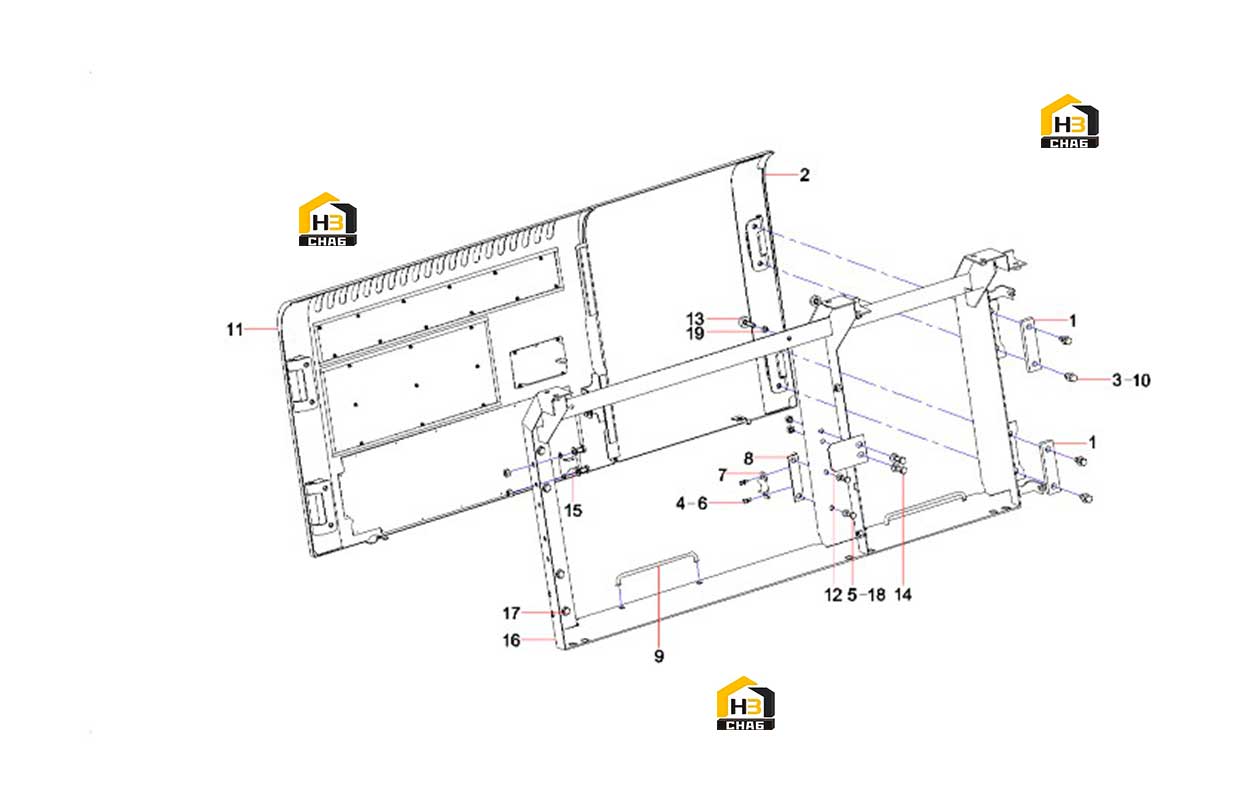

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Plate,hinge
Каталожный номер:11820714
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Weldment, door, small
Каталожный номер:11821819
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt M12x35GB5783
Каталожный номер:A210111000039
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 6GB97.1
Каталожный номер:A210405000006
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt M6x20GB5783
Каталожный номер:A210111000080
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Holder
Каталожный номер:A820405000009
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Block, fixing
Каталожный номер:A810502015054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Catch
Каталожный номер:A820301012423
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Door
Каталожный номер:12395987
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Plate, locking
Каталожный номер:A820101118440
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt M12x30GB5783
Каталожный номер:A210111000038
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Clamp
Каталожный номер:A820101118487
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Frame, door, left
Каталожный номер:12218667
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt M12x20(GB5783)
Каталожный номер:A210111000036
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bolt M10x25GB5783
Каталожный номер:A210111000018
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Nut M10GB6170
Каталожный номер:A210307000017
Комплект:2
Примечание:
