Соединения распределительного клапана (часть 1) sy215c9c5kl(eu).1.4.3 13708928

← Трубопровод клапана (часть 2) sy215c9c5kl(eu).1.4.3 13708928 Соединения распределительного клапана (часть 2) sy215c9c5kl(eu).1.4.3 13708928 →

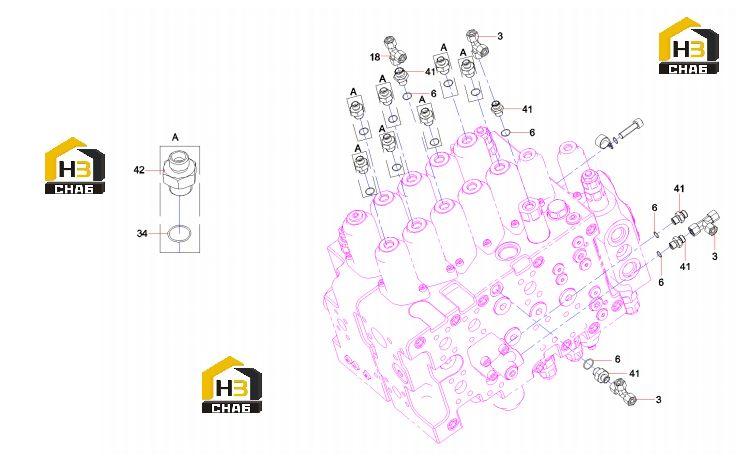

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:3

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:5

Примечание:

№ на схеме:18

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:34

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:7

Примечание:

№ на схеме:41

Наименование:Connector

Каталожный номер:A820205000940

Комплект:5

Примечание:

№ на схеме:42

Наименование:Connector

Каталожный номер:A820205000946

Комплект:7

Примечание:
