Система выхлопная (часть 2) sy215c9c5kl.1.3.2 13366326

Система выхлопная (часть 2) sy215c9c5kl.1.3.2 13366326

← Система выхлопная (часть 1) sy215c9c5kl.1.3.2 13366326 Система выхлопная (часть 3) sy215c9c5kl.1.3.2 13366326 →

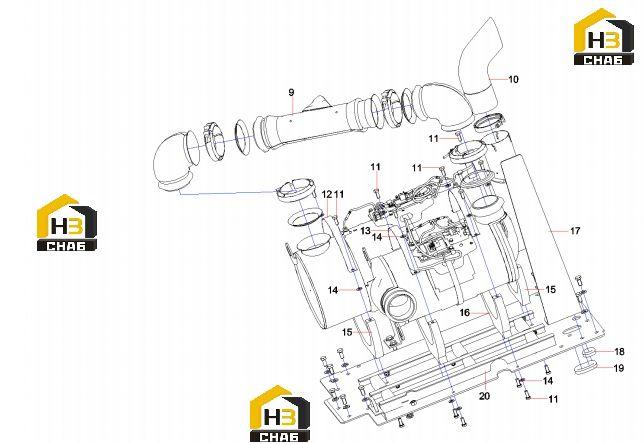

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:9
Наименование:DOC-SCR-215
Каталожный номер:60271112
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:exhaust pipe
Каталожный номер:13359280
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M10x25GB5783
Каталожный номер:-
Комплект:29
Примечание:Modification or other
0 ₽
шт
№ на схеме:12
Наименование:circle SY215C9C5KL.1.3.2-7
Каталожный номер:13344369
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:DOC Upper Fixing Ring
Каталожный номер:13344364
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:24000637
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SCR Fixing Mount
Каталожный номер:13344370
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:DOC Fixing Mount
Каталожный номер:13344365
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Fixing Bracket
Каталожный номер:13351685
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hole Protecting Ring
Каталожный номер:13351679
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:rubber ring SY335C9C5K.1.3.2-14
Каталожный номер:13294399
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Supporting Plate
Каталожный номер:13344430
Комплект:1
Примечание:
