Пол кабины sy335c9c5k.1.5.1 13296815

Пол кабины sy335c9c5k.1.5.1 13296815

← Комплектующие сиденья 60252387 Система кондиционирования воздуха sy215c9c5kl.1.8 13353337 →

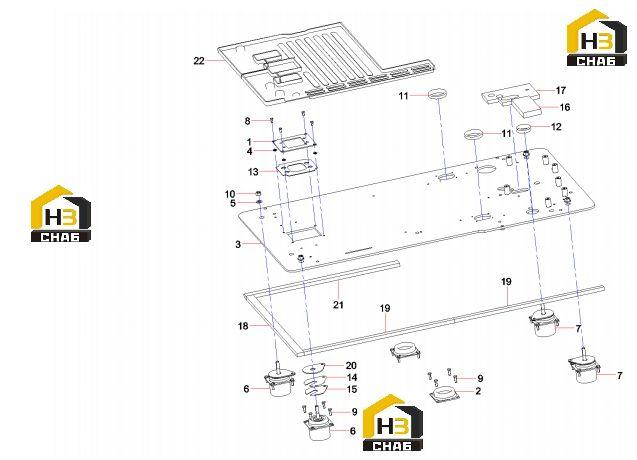

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Board, connecting
Каталожный номер:A810402050021
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rubber pad
Каталожный номер:12827984
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Base Plate SY335C9C5K.1.5.1.1
Каталожный номер:13296817
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:24000637
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer 16GB1230
Каталожный номер:A210491000118
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Support, cab
Каталожный номер:B229900000244
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Support, cab
Каталожный номер:B229900000245
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt M10x16GB5783 10.9
Каталожный номер:A210111000195
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M10x30GB5783 10.9
Каталожный номер:-
Комплект:24
Примечание:Modification or other
0 ₽
шт
№ на схеме:10
Наименование:Nut M16GB617010
Каталожный номер:A210307000028
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Grommet
Каталожный номер:A820606030056
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Grommet
Каталожный номер:A820606030059
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Gasket, foot valve
Каталожный номер:11937141
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Shim
Каталожный номер:11593942
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Shim
Каталожный номер:11594064
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Foam, back
Каталожный номер:A820699000215
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Foam, sealing
Каталожный номер:11935737
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Foam, bottom plate, cab
Каталожный номер:12768939
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Sponge, bottom plate, cab
Каталожный номер:12768943
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Plate
Каталожный номер:11546613
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Sponge, bottom plate, cab
Каталожный номер:12385099
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Floor Pad SY335C9C5K.1.5.1-1
Каталожный номер:13296814
Комплект:1
Примечание:
