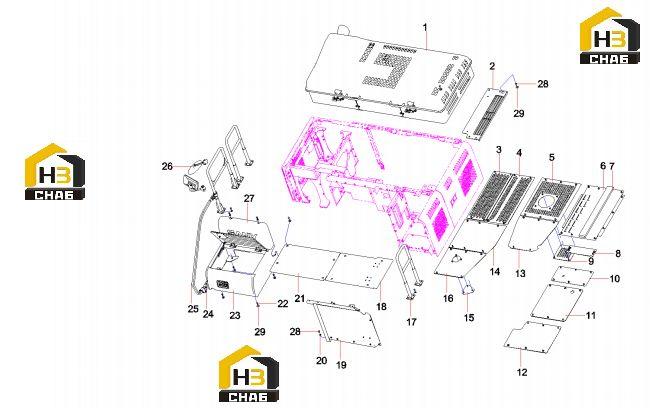

Покрытие кузова sy21 13382168

← Схема кондиционирования воздуха 10473304 Каркас кабины sy21 13382168 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bonnet SY215C9C5KL.1.6.6A

Каталожный номер:13602963

Комплект:1

Примечание:

№ на схеме:2

Наименование:Left Upper Rear Cover Plate

Каталожный номер:13353620

Комплект:1

Примечание:

№ на схеме:3

Наименование:Coverplate, bottom, right

Каталожный номер:11868234

Комплект:1

Примечание:

№ на схеме:4

Наименование:cover plate(R) SY215C9C5KL.1.6

Каталожный номер:13460563

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cover Plate

Каталожный номер:13425229

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover plate SY215C9C5KL.1.6-3

Каталожный номер:13355322

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bottom sponge SY215C9C5KL.1.6

Каталожный номер:13460483

Комплект:1

Примечание:

№ на схеме:8

Наименование:Coverplate, adapter

Каталожный номер:12119218

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cover

Каталожный номер:A820101357570

Комплект:1

Примечание:

№ на схеме:10

Наименование:Coverplate, bottom

Каталожный номер:11868253

Комплект:1

Примечание:

№ на схеме:11

Наименование:Coverplate, rear middle

Каталожный номер:11868256

Комплект:1

Примечание:

№ на схеме:12

Наименование:Coverplate, bottom front, cab

Каталожный номер:11868263

Комплект:1

Примечание:

№ на схеме:13

Наименование:Coverplate, bottom, main valve

Каталожный номер:11867683

Комплект:1

Примечание:

№ на схеме:14

Наименование:Coverplate, bottom, hydraulic tank

Каталожный номер:11868245

Комплект:1

Примечание:

№ на схеме:15

Наименование:Coverplate

Каталожный номер:10186779

Комплект:1

Примечание:

№ на схеме:16

Наименование:Coverplate AS, bottom, fuel tank

Каталожный номер:11868432

Комплект:1

Примечание:

№ на схеме:17

Наименование:Main hand rail body(ll)

Каталожный номер:13355963

Комплект:1

Примечание:

№ на схеме:18

Наименование:Left front upper cover plate

Каталожный номер:13353614

Комплект:1

Примечание:

№ на схеме:19

Наименование:left front spacing plate assembly

Каталожный номер:13349692

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:60262512

Комплект:114

Примечание:

№ на схеме:21

Наименование:Intermediate Cover Plate

Каталожный номер:13353672

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:15

Примечание:

№ на схеме:23

Наименование:Tool Box Assy

Каталожный номер:13348809

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:24000300

Комплект:2

Примечание:

№ на схеме:25

Наименование:Handrail SY215C9C5KL.1.6.15A.1

Каталожный номер:13533193

Комплект:1

Примечание:

№ на схеме:26

Наименование:upper right rearview mirror

Каталожный номер:13314057

Комплект:1

Примечание:

№ на схеме:27

Наименование:Trim cover SY200E.1.6.11

Каталожный номер:12908471

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:60262507

Комплект:179

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:60262511

Комплект:105

Примечание:
