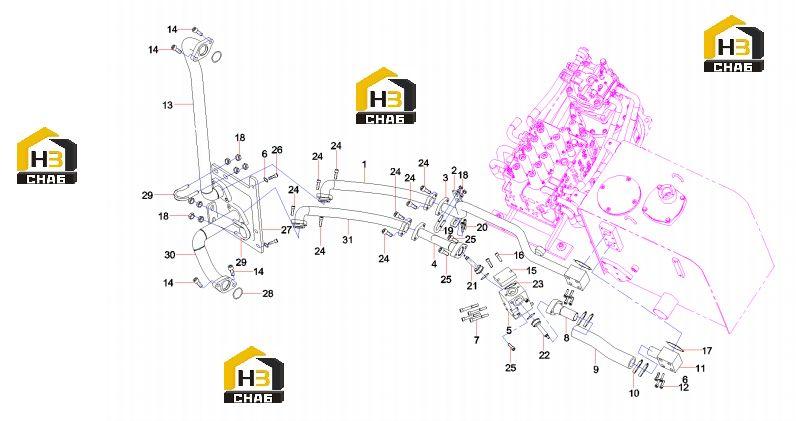

Комплектующие гидравлического бака sy215c9c5kl.1.2.2 13358178

← Бак гидравлический sy215c9c5kl.1 13344439 Компоненты гидрораспределителя (часть 1) 60008123 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose As

Каталожный номер:A810201066338

Комплект:2

Примечание:

№ на схеме:2

Наименование:Support

Каталожный номер:11650064

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tube GP, steel

Каталожный номер:11649891

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tube AS, oil return

Каталожный номер:11649985

Комплект:1

Примечание:

№ на схеме:5

Наименование:Adapter

Каталожный номер:10741295

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw M12x90GB70.1 10.9

Каталожный номер:A210204000464

Комплект:4

Примечание:

№ на схеме:8

Наименование:Steel Pipe Assy

Каталожный номер:12827741

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil return rubber

Каталожный номер:12827889

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp, T-type

Каталожный номер:60135749

Комплект:4

Примечание:

№ на схеме:11

Наименование:Oil Return Steel Pipe

Каталожный номер:11969909

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M10x80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:8

Примечание:

№ на схеме:13

Наименование:Oil-returning steel tube assem

Каталожный номер:13343868

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:4

Примечание:

№ на схеме:15

Наименование:Cover plate, valve

Каталожный номер:A820201001260

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw M10x25GB70.1

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:17

Наименование:O-ring

Каталожный номер:B230101000445

Комплект:2

Примечание:

№ на схеме:18

Наименование:Nut M12GB6170 10

Каталожный номер:-

Комплект:12

Примечание:Modification or other

№ на схеме:19

Наименование:U-bolt

Каталожный номер:11162794

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:2

Примечание:

№ на схеме:21

Наименование:Valve,one-way

Каталожный номер:60205580

Комплект:1

Примечание:

№ на схеме:22

Наименование:Check valve

Каталожный номер:60205581

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring 59.4x3.1JISB2401

Каталожный номер:B230101000366

Комплект:4

Примечание:

№ на схеме:24

Наименование:Screw M12x40GB70.1 10.9

Каталожный номер:A210204000338

Комплект:8

Примечание:

№ на схеме:25

Наименование:Screw M12x45GB70.1 10.9

Каталожный номер:A210204000462

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:2

Примечание:

№ на схеме:27

Наименование:Supporting Plate

Каталожный номер:13343831

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring 47.22x3.53 AS568-225

Каталожный номер:B230101000244

Комплект:2

Примечание:

№ на схеме:29

Наименование:U-bolt

Каталожный номер:11617653

Комплект:2

Примечание:

№ на схеме:30

Наименование:steel pipe assy.

Каталожный номер:13343877

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hose GP

Каталожный номер:11871444

Комплект:1

Примечание:
