Клапан электромагнитный sy215c9c5 13708971

← Комплектующие клапана (часть 2) 60170604 Блок обратного клапана sy215c9c5 13708971 →

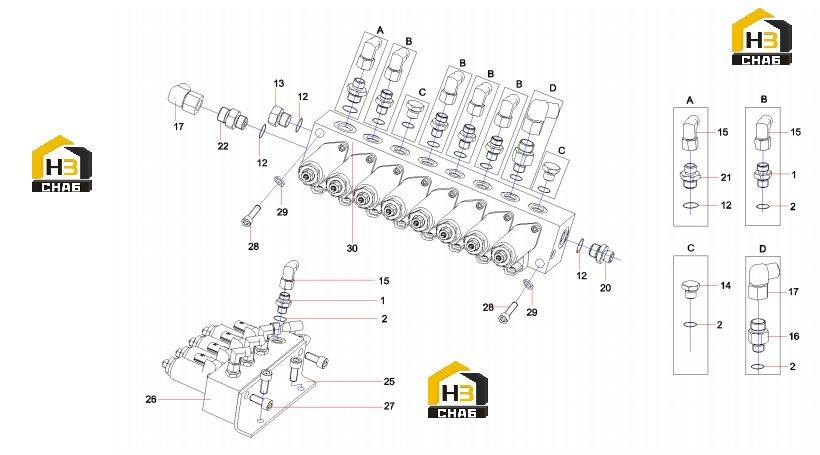

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000940

Комплект:10

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:12

Примечание:

№ на схеме:12

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:4

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:A820205001771

Комплект:2

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:12

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:10125208

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:20

Наименование:Connector, filter

Каталожный номер:12395992

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:A820205000946

Комплект:1

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205000961

Комплект:1

Примечание:

№ на схеме:25

Наименование:4-section Proportional Valve group

Каталожный номер:11875084

Комплект:1

Примечание:

№ на схеме:26

Наименование:Valve GP

Каталожный номер:60075681

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:4

Примечание:

№ на схеме:28

Наименование:Screw M10x70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:

№ на схеме:29

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:30

Наименование:Valve GP, solenoid, directional

Каталожный номер:60084801

Комплект:1

Примечание:
