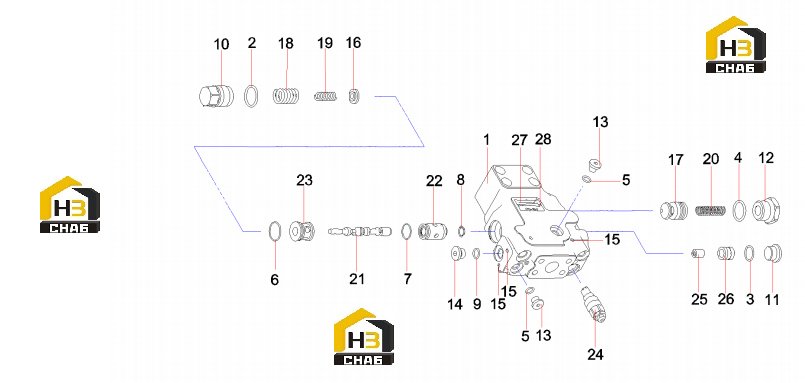

Клапан b220400000415

← Клапан b220401000911 Цилиндр стрелы 11347703 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:casing

Каталожный номер:60312456

Комплект:1

Примечание:

№ на схеме:2

Наименование:o-ring

Каталожный номер:60312457

Комплект:1

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:60039421

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:60202293

Комплект:1

Примечание:

№ на схеме:5

Наименование:Seal, O-ring

Каталожный номер:60038711

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:60038720

Комплект:1

Примечание:

№ на схеме:7

Наименование:o-ring

Каталожный номер:60312458

Комплект:1

Примечание:

№ на схеме:8

Наименование:seal

Каталожный номер:60312459

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:60038723

Комплект:2

Примечание:

№ на схеме:10

Наименование:plug

Каталожный номер:60312460

Комплект:1

Примечание:

№ на схеме:11

Наименование:plug

Каталожный номер:60312461

Комплект:1

Примечание:

№ на схеме:12

Наименование:plug

Каталожный номер:60312462

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:60008711

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:60008713

Комплект:1

Примечание:

№ на схеме:15

Наименование:Setscrew

Каталожный номер:60008728

Комплект:9

Примечание:

№ на схеме:16

Наименование:spring seat

Каталожный номер:60312463

Комплект:1

Примечание:

№ на схеме:17

Наименование:poppet

Каталожный номер:60312464

Комплект:1

Примечание:

№ на схеме:18

Наименование:spring

Каталожный номер:60312465

Комплект:1

Примечание:

№ на схеме:19

Наименование:spring

Каталожный номер:60312466

Комплект:1

Примечание:

№ на схеме:20

Наименование:spring

Каталожный номер:60312467

Комплект:1

Примечание:

№ на схеме:21

Наименование:spool

Каталожный номер:60312468

Комплект:1

Примечание:

№ на схеме:22

Наименование:bushing

Каталожный номер:60312469

Комплект:1

Примечание:

№ на схеме:23

Наименование:bushing

Каталожный номер:60312470

Комплект:1

Примечание:

№ на схеме:24

Наименование:assembly relief valve

Каталожный номер:60312471

Комплект:1

Примечание:

№ на схеме:25

Наименование:piston

Каталожный номер:60312472

Комплект:1

Примечание:

№ на схеме:26

Наименование:piston

Каталожный номер:60312473

Комплект:1

Примечание:

№ на схеме:27

Наименование:nameplate

Каталожный номер:60221622

Комплект:1

Примечание:

№ на схеме:28

Наименование:Rivet

Каталожный номер:60008722

Комплект:2

Примечание:
