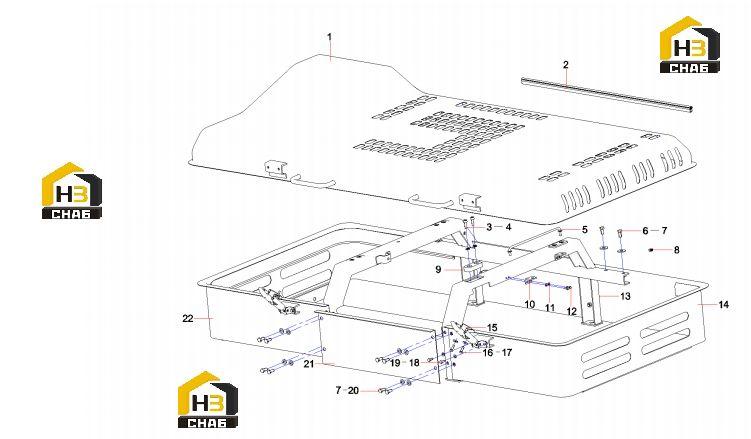

Капот в сборе sy215c9c5kl.1.6.6 13362319

← Капот sy215c9c5kl.1.6.6a 13602963 Ящик для инструментов в сборе sy215c9c5kl.1.6.34 13348809 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:engine cover

Каталожный номер:13438839

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sealing strip SY235C9C5K.1.6-20

Каталожный номер:13332173

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:8

Примечание:

№ на схеме:4

Наименование:Screw M10x30GB70.1

Каталожный номер:A210204000181

Комплект:8

Примечание:

№ на схеме:5

Наименование:wind hook SY335C9C5K.1.6.6.8

Каталожный номер:13417094

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:4

Примечание:

№ на схеме:7

Наименование:Bolt M12x25GB5783 10.9

Каталожный номер:A210111000101

Комплект:20

Примечание:

№ на схеме:8

Наименование:Strip, sealing

Каталожный номер:11413341

Комплект:1

Примечание:

№ на схеме:9

Наименование:supporting block

Каталожный номер:13417231

Комплект:4

Примечание:

№ на схеме:10

Наименование:bracket SY335C9C5K.1.6.6-9

Каталожный номер:13417274

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bolt M6x20GB5783

Каталожный номер:A210111000080

Комплект:4

Примечание:

№ на схеме:13

Наименование:engin cover frame

Каталожный номер:13439029

Комплект:1

Примечание:

№ на схеме:14

Наименование:dedeck plate

Каталожный номер:13438852

Комплект:1

Примечание:

№ на схеме:15

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 8GB96.1

Каталожный номер:A210404000005

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M8x25GB5783 10.9

Каталожный номер:A210111000323

Комплект:4

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:60027776

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:24000529

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000639

Комплект:16

Примечание:

№ на схеме:21

Наименование:dedeck plate

Каталожный номер:13438840

Комплект:2

Примечание:

№ на схеме:22

Наименование:bedeck plate

Каталожный номер:13438849

Комплект:1

Примечание:
