Дверь правая в сборе sy215c9c5kl.1.6.13 13353662

Дверь правая в сборе sy215c9c5kl.1.6.13 13353662

← Пластина накладная sy215c9c5kl.1.6.7a 13428292 Противовес sy215c9c5kl.1.9 13344859 →

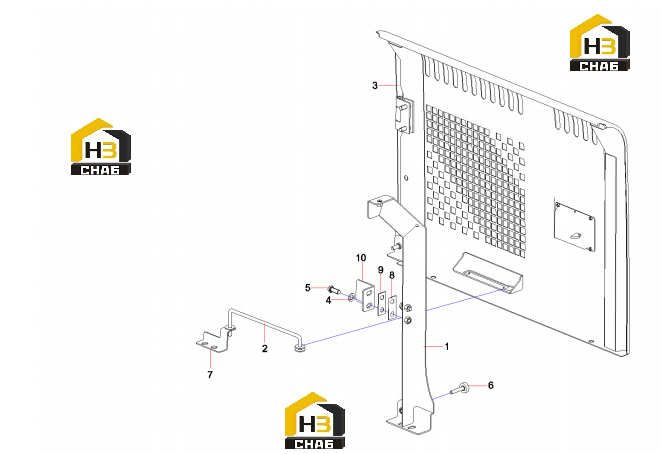

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:door bracket
Каталожный номер:13353665
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Catch
Каталожный номер:12196084
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Door, right
Каталожный номер:12677408
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 12GB97.1
Каталожный номер:A210405000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M12x30GB578310.9
Каталожный номер:A210111000202
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Fixed seat of cabin hook
Каталожный номер:13353661
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Gasket
Каталожный номер:12669836
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Gasket
Каталожный номер:12669837
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plate, locking
Каталожный номер:12669838
Комплект:1
Примечание:
