Соединение центрального шарнира 11507574

Соединение центрального шарнира 11507574

← Система гусениц 11507574 Демпфер поворотной платформы a810302082000 →

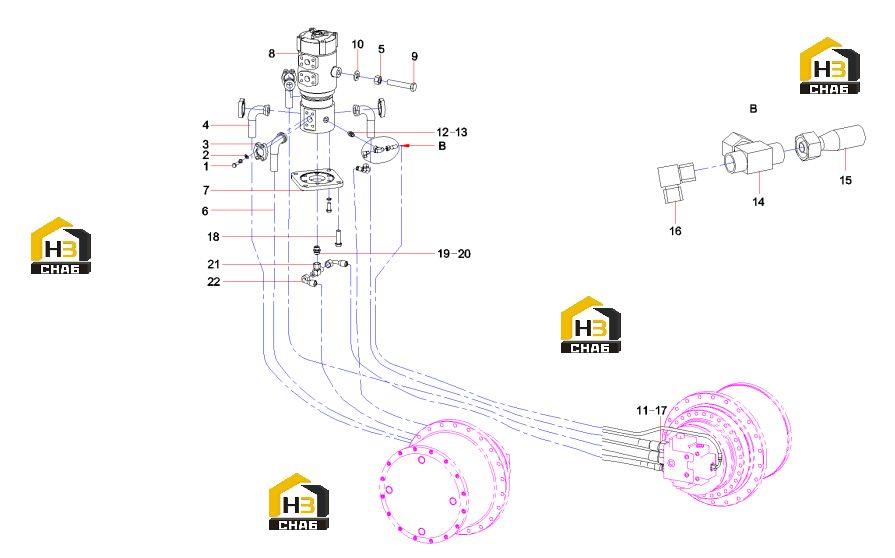

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw M10x30GB70.1 10.9
Каталожный номер:A210204000354
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 16GB97.1
Каталожный номер:21001338
Комплект:60
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Flange, split
Каталожный номер:B210780000244
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:B230103002701
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut M20GB6170 10
Каталожный номер:A210307000029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:B230103002702
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate, transition
Каталожный номер:A820101212141
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Center Swivel Joint
Каталожный номер:60243991
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M20x110GB5782 10.9
Каталожный номер:A210110000233
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 20GB1230
Каталожный номер:A210491000132
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector
Каталожный номер:A820205000834
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Connector
Каталожный номер:A820205000843
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring 17.8x2.4JISB2401
Каталожный номер:B230101000090
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Connector, pipe
Каталожный номер:B210780000413
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose
Каталожный номер:B230103002473
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:O-ring 28.7x3.5JISB2401
Каталожный номер:B230101000050
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Bolt M16x35GB5783 10.9
Каталожный номер:A210111000212
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Connector
Каталожный номер:A820205000844
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Connector, pipe
Каталожный номер:B210780000172
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Hose, rubber
Каталожный номер:B230103000284
Комплект:2
Примечание:
