Система выхлопная 13527493

Система выхлопная 13527493

← Система амортизации двигателя 13527491 Система охлаждения 13527494 →

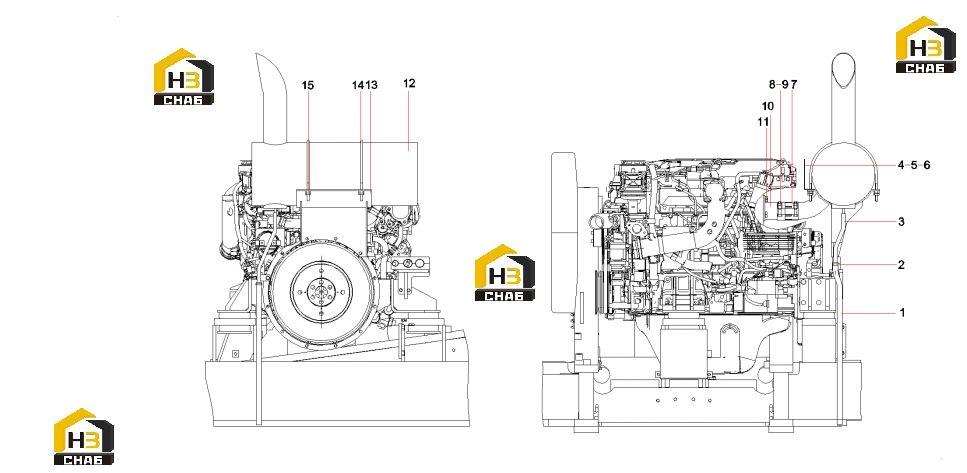

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:water tube SY215C9M3KS.1.3.2.1
Каталожный номер:13465368
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hoop, hose
Каталожный номер:A229900001347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:A820606031018
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt M8x20GB5783 10.9
Каталожный номер:A210111000343
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:24000633
Комплект:2
Примечание:8GB97.1
0 ₽
шт
№ на схеме:6
Наименование:insulation board
Каталожный номер:13585868
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:exhaust pipe hoop
Каталожный номер:13463568
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Nut M10GB6170 10
Каталожный номер:A210307000036
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M10x45GB5783 10.9
Каталожный номер:A210111000120
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:exhaust assistant pipe
Каталожный номер:13463488
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut M8GB6170 10
Каталожный номер:A210307000055
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:muffler
Каталожный номер:60270667
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Silencer Bracket
Каталожный номер:13463233
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:U-hoop
Каталожный номер:12691275
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nut M8GB6170 10
Каталожный номер:A210307000055
Комплект:8
Примечание:
