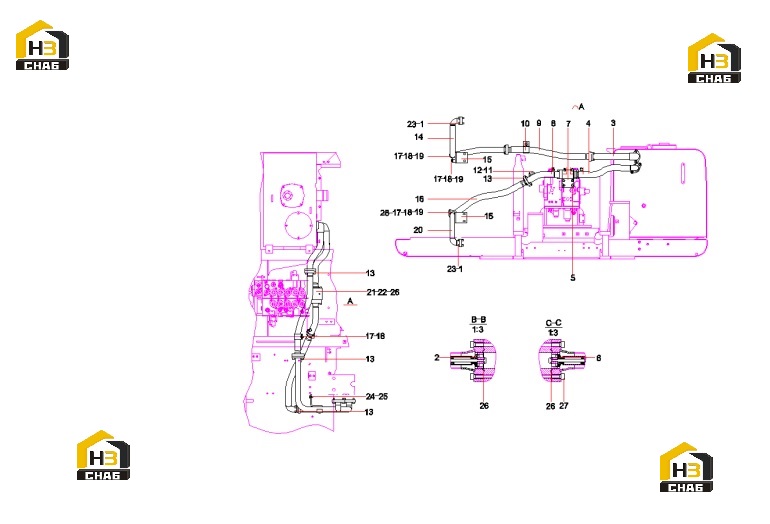

Трубопровод возврата масла 13657741

← Сапун 60129702 Система кондиционирования воздуха 13517339 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M12x35 GB70.1 10.9

Каталожный номер:A210204000206

Комплект:4

Примечание:

№ на схеме:2

Наименование:Valve, check

Каталожный номер:60205580

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil Return Steel Pipe

Каталожный номер:13623373

Комплект:1

Примечание:

№ на схеме:4

Наименование:hope

Каталожный номер:14253637

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M12x90 GB70.1 10.9

Каталожный номер:A210204000464

Комплект:4

Примечание:

№ на схеме:6

Наименование:Valve, check

Каталожный номер:60205581

Комплект:1

Примечание:

№ на схеме:7

Наименование:Transitional block

Каталожный номер:12327412

Комплект:1

Примечание:

№ на схеме:8

Наименование:oil return steel pipe

Каталожный номер:14051693

Комплект:1

Примечание:

№ на схеме:9

Наименование:hose

Каталожный номер:13466261

Комплект:1

Примечание:

№ на схеме:10

Наименование:The Fixity Of Line

Каталожный номер:60149607

Комплект:1

Примечание:

№ на схеме:11

Наименование:Blockhead

Каталожный номер:A820205002644

Комплект:1

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:A210204000338

Комплект:8

Примечание:

№ на схеме:14

Наименование:Clamp

Каталожный номер:13623921

Комплект:1

Примечание:

№ на схеме:15

Наименование:plate

Каталожный номер:13556614

Комплект:2

Примечание:

№ на схеме:16

Наименование:hose

Каталожный номер:13640536

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:3

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:A210491000121

Комплект:3

Примечание:

№ на схеме:19

Наименование:Bracket

Каталожный номер:12999994

Комплект:2

Примечание:

№ на схеме:20

Наименование:Hose AS

Каталожный номер:13623363

Комплект:1

Примечание:

№ на схеме:21

Наименование:R2 valve cover board

Каталожный номер:A820201001260

Комплект:1

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:A210204000196

Комплект:2

Примечание:

№ на схеме:23

Наименование:O-Ring

Каталожный номер:B230101000244

Комплект:4

Примечание:

№ на схеме:24

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210491000120

Комплект:4

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:B230101000366

Комплект:4

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:A210204000462

Комплект:4

Примечание:

№ на схеме:28

Наименование:Flange, split

Каталожный номер:13171843

Комплект:1

Примечание:
