Трубопровод стрелы 13969700

Трубопровод стрелы 13969700

← Комплектующие ковша 13971705 Трубопровод рукояти 13969700 →

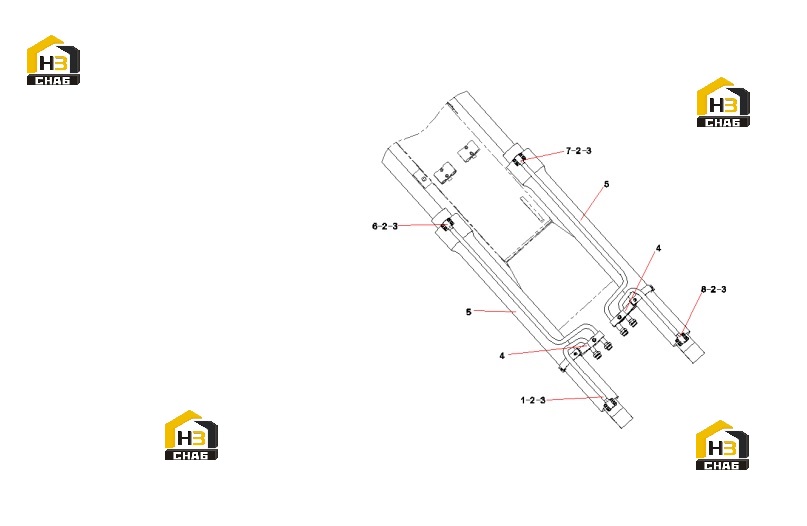

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Tube AS, hydraulic
Каталожный номер:11088308
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Screw M10x50 GB70.1 10.9
Каталожный номер:A210204000356
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-ring
Каталожный номер:A210609000136
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clip
Каталожный номер:11088311
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:boom cylinder
Каталожный номер:11347703
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Tube AS, hydraulic
Каталожный номер:11608938
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Tube AS, hydraulic
Каталожный номер:11609402
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Tube AS, hydraulic
Каталожный номер:11088310
Комплект:1
Примечание:
