Трубопровод распределительного клапана 13609947 (часть 4)

Трубопровод распределительного клапана 13609947 (часть 4)

← Трубопровод распределительного клапана 13609947 (часть 3) Соединители трубопровода распределительного клапана 13609947 →

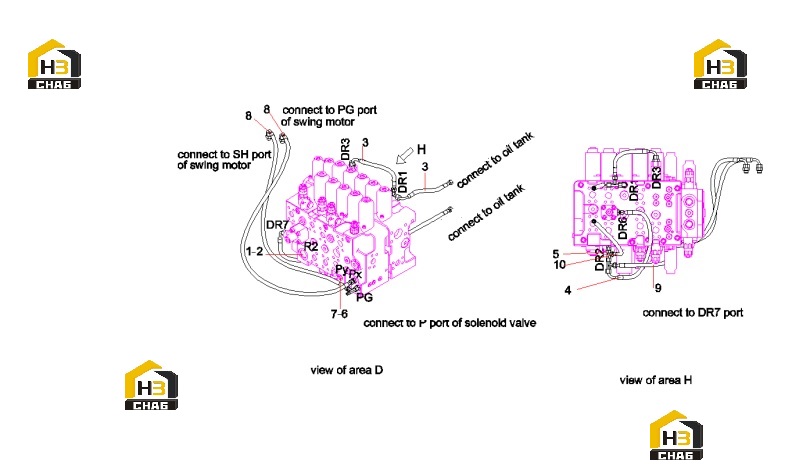

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:A820205000945
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring
Каталожный номер:B230101000050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Rubber Hose
Каталожный номер:B230103003423
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose AS
Каталожный номер:A831213050000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Fitting
Каталожный номер:B210780000170
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw Plug
Каталожный номер:A820205001771
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-Ring-10.8
Каталожный номер:B230101000047
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose AS
Каталожный номер:B230103000875
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose Assembly
Каталожный номер:B230103000730
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose AS
Каталожный номер:B230103002043
Комплект:1
Примечание:
