Трубопровод гидравлический плунжерного насоса 14034660

← Трубопровод гидравлический рукояти 14034660 (часть 2) Бак гидравлический с комплектующими 14034660 →

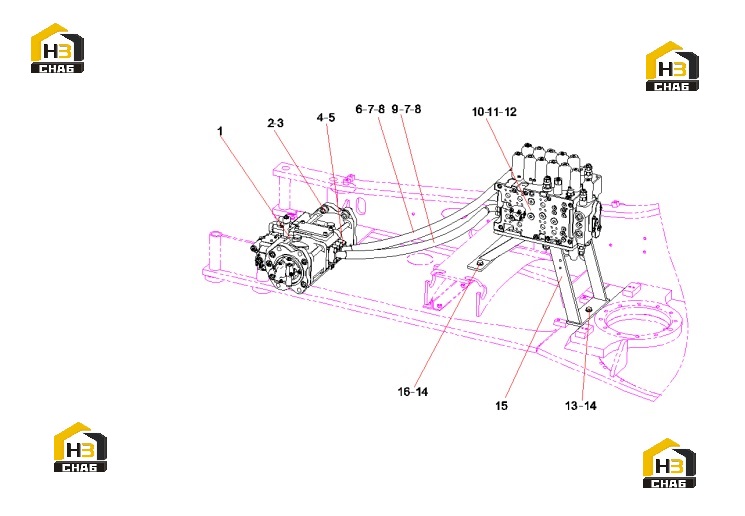

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plunger Pump

Каталожный номер:60123319

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt, socket head M20x55 GB70.1 10.9

Каталожный номер:A210204000300

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210491000132

Комплект:4

Примечание:

№ на схеме:4

Наименование:Flange, Split

Каталожный номер:B210780000004

Комплект:4

Примечание:

№ на схеме:5

Наименование:Screw

Каталожный номер:A210204000462

Комплект:8

Примечание:

№ на схеме:6

Наименование:Hose AS

Каталожный номер:60273783

Комплект:1

Примечание:

№ на схеме:7

Наименование:Flange, Split

Каталожный номер:B210780000244

Комплект:4

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:A210204000354

Комплект:8

Примечание:

№ на схеме:9

Наименование:Hose AS

Каталожный номер:60284989

Комплект:1

Примечание:

№ на схеме:10

Наименование:Valve, main control

Каталожный номер:60318588

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M12x35 GB5783 10.9

Каталожный номер:A210111000203

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M16x35 GB70.1 10.9

Каталожный номер:A210204000198

Комплект:3

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000212

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 16 GB96.1

Каталожный номер:60060553

Комплект:3

Примечание:

№ на схеме:15

Наименование:Bracket, mounting

Каталожный номер:13665281

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt, socket head M16x65 GB5782 10.9

Каталожный номер:A210110000324

Комплект:2

Примечание:
