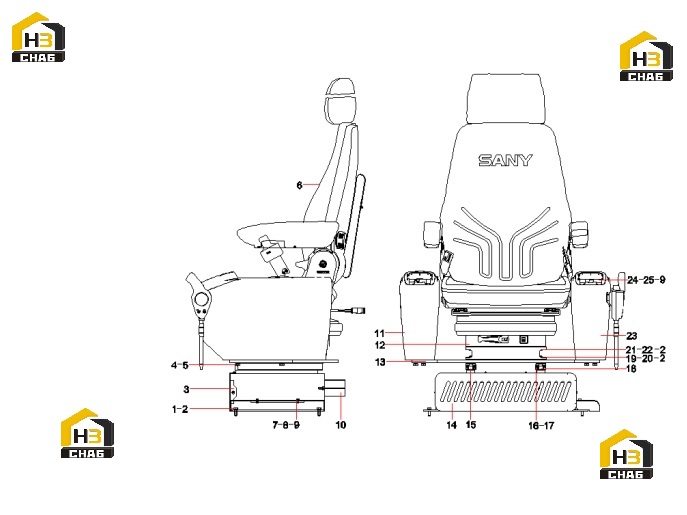

Сиденье водителя и консоли управления 13658195

← Механизм управления ходом 12076176 Сиденье водителя 60188806 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer 8 GB96.1

Каталожный номер:60060565

Комплект:12

Примечание:

№ на схеме:3

Наименование:Frame, lower base

Каталожный номер:13285402

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210491000120

Комплект:8

Примечание:

№ на схеме:6

Наименование:Seat AS

Каталожный номер:60188806

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer 6 GB96.1

Каталожный номер:60238783

Комплект:2

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:24000632

Комплект:10

Примечание:

№ на схеме:10

Наименование:Air duct connection flange

Каталожный номер:10241175

Комплект:1

Примечание:

№ на схеме:11

Наименование:Console group, right

Каталожный номер:60215683

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seat upper base frame

Каталожный номер:10115295

Комплект:1

Примечание:

№ на схеме:13

Наименование:Supporting flat plat

Каталожный номер:10115283

Комплект:1

Примечание:

№ на схеме:14

Наименование:Front cover of electric assembly

Каталожный номер:10140450

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rail guide, right

Каталожный номер:60313916

Комплект:1

Примечание:

№ на схеме:16

Наименование:Rail guide, left

Каталожный номер:60313915

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seat, lock rod

Каталожный номер:B229900000494

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt, socket head M8x16 GB70.1 10.9

Каталожный номер:A210204000340

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bolt, socket head M8x30 GB70.1 10.9

Каталожный номер:24000431

Комплект:4

Примечание:

№ на схеме:20

Наименование:Nut M8 GB6170 10

Каталожный номер:A210307000055

Комплект:4

Примечание:

№ на схеме:21

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer 8 GB93

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:23

Наименование:Armrest AS, left

Каталожный номер:60204189

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cover, left

Каталожный номер:60240844

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw M6x16 GB70.1 10.9

Каталожный номер:60249819

Комплект:4

Примечание:
