Ковш с комплектующими 11436729

← Ковш 11859236 Комплектующие ковша 12852536 →

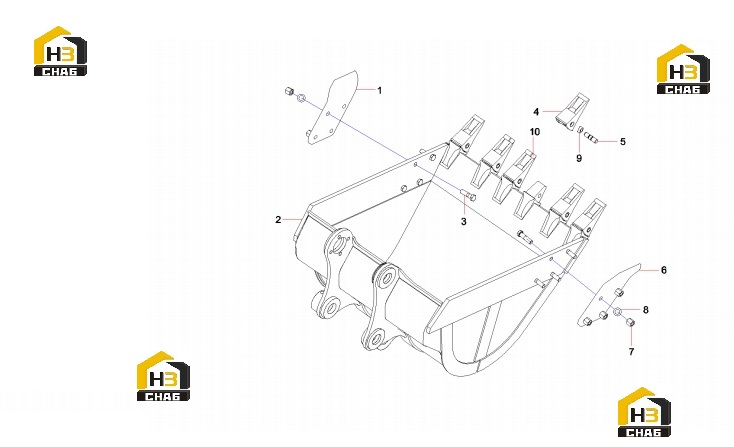

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cutter, side, right

Каталожный номер:11182516

Комплект:1

Примечание:

№ на схеме:2

Наименование:General scraper bucket body

Каталожный номер:11436742

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M24x90 GB5782 10.9

Каталожный номер:A210110000427

Комплект:8

Примечание:

№ на схеме:4

Наименование:Tooth, bucket

Каталожный номер:11912709

Комплект:6

Примечание:

№ на схеме:5

Наименование:Pin, tooth

Каталожный номер:12915776

Комплект:6

Примечание:

№ на схеме:6

Наименование:Bit, side, left

Каталожный номер:11182515

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210334000013

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210491000122

Комплект:8

Примечание:

№ на схеме:9

Наименование:Clip, pin

Каталожный номер:12915777

Комплект:6

Примечание:

№ на схеме:10

Наименование:Base, tooth

Каталожный номер:12657353

Комплект:6

Примечание:
