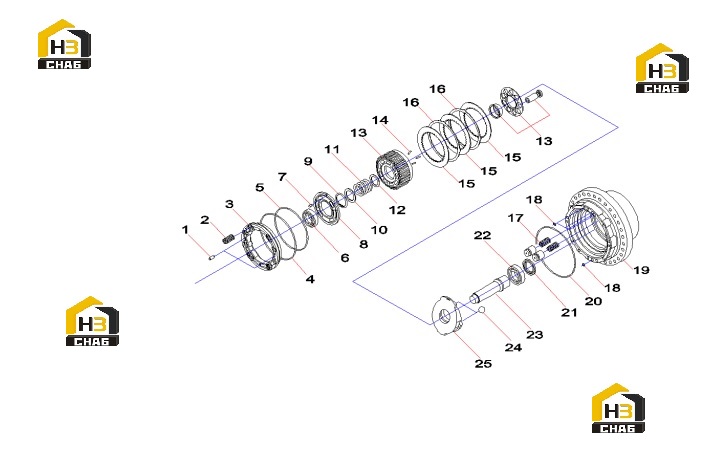

Комплектующие редуктора 60312633

← Редуктор 13225418 Комплектующие мотора редуктора 60312633 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin

Каталожный номер:60008464

Комплект:4

Примечание:

№ на схеме:2

Наименование:Spring

Каталожный номер:60008465

Комплект:8

Примечание:

№ на схеме:3

Наименование:Brake

Каталожный номер:60311006

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring, sealing

Каталожный номер:60008475

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, sealing

Каталожный номер:60008476

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bearing, ball

Каталожный номер:60008642

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pin

Каталожный номер:60311003

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate, port

Каталожный номер:60311007

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring

Каталожный номер:60008473

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:60008469

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring

Каталожный номер:60008466

Комплект:1

Примечание:

№ на схеме:12

Наименование:Seat, spring

Каталожный номер:60008468

Комплект:1

Примечание:

№ на схеме:13

Наименование:block assy cylinder

Каталожный номер:60311529

Комплект:1

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:60008463

Комплект:3

Примечание:

№ на схеме:15

Наименование:Plate, friction 20T

Каталожный номер:60311524

Комплект:3

Примечание:

№ на схеме:16

Наименование:Plate, seperator 20T

Каталожный номер:B229900003190

Комплект:2

Примечание:

№ на схеме:17

Наименование:Spring

Каталожный номер:60008467

Комплект:2

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:60202326

Комплект:4

Примечание:

№ на схеме:19

Наименование:Housing

Каталожный номер:60311527

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:60311525

Комплект:1

Примечание:

№ на схеме:21

Наименование:Seal, oil

Каталожный номер:60311005

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bearing, ball

Каталожный номер:60008641

Комплект:1

Примечание:

№ на схеме:23

Наименование:shaft

Каталожный номер:60311523

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ball, steel

Каталожный номер:60008474

Комплект:2

Примечание:

№ на схеме:25

Наименование:Swashplate

Каталожный номер:60008635

Комплект:1

Примечание:
