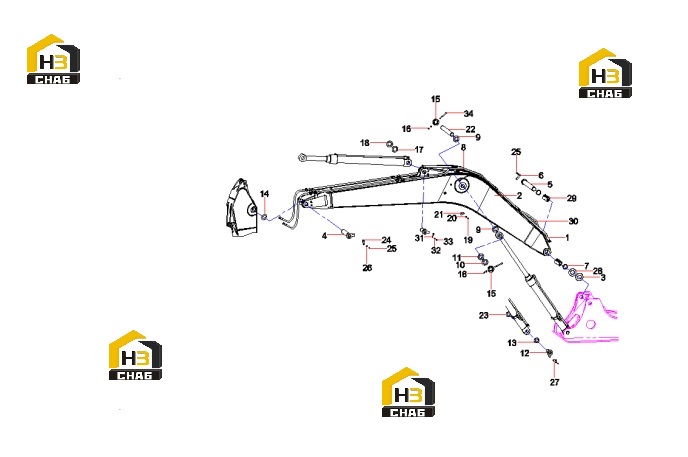

Узел стрелы 13971705

← Компоненты основные экскаватора sy215c9 13962680 Рукоять стрелы 13971705 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Work Device Hydraulic Tube

Каталожный номер:13969700

Комплект:1

Примечание:

№ на схеме:2

Наименование:boom SY225.3.2

Каталожный номер:13969905

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gasket

Каталожный номер:11041901

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pin

Каталожный номер:A810312110019

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pin

Каталожный номер:11856384

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plate

Каталожный номер:11324336

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:60055872

Комплект:4

Примечание:

№ на схеме:8

Наименование:Lines GP, greasing

Каталожный номер:11777805

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:11169582

Комплект:2

Примечание:

№ на схеме:10

Наименование:Gasket

Каталожный номер:11041905

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:11112320

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:A810312110017

Комплект:2

Примечание:

№ на схеме:13

Наименование:Gasket

Каталожный номер:11112311

Комплект:2

Примечание:

№ на схеме:14

Наименование:Gasket

Каталожный номер:A820102010387

Комплект:4

Примечание:

№ на схеме:15

Наименование:Lock ring

Каталожный номер:A820202002009

Комплект:2

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:A210307000029

Комплект:12

Примечание:

№ на схеме:17

Наименование:Gasket

Каталожный номер:A820102010381

Комплект:6

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:A820102010382

Комплект:6

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000263

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:24000514

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bracket, lamp

Каталожный номер:A820101322531

Комплект:2

Примечание:

№ на схеме:22

Наименование:Pin SY200B.3-37

Каталожный номер:A820301020461

Комплект:1

Примечание:

№ на схеме:23

Наименование:Gasket

Каталожный номер:11041902

Комплект:2

Примечание:

№ на схеме:24

Наименование:Plate

Каталожный номер:11308781

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M16x35 GB5783 10.9

Каталожный номер:A210111000212

Комплект:4

Примечание:

№ на схеме:26

Наименование:Washer 16 GB97.1

Каталожный номер:24000642

Комплект:4

Примечание:

№ на схеме:27

Наименование:Plate

Каталожный номер:11272926

Комплект:2

Примечание:

№ на схеме:28

Наименование:Gasket

Каталожный номер:11112327

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bushing

Каталожный номер:11307308

Комплект:2

Примечание:

№ на схеме:30

Наименование:Work device Tube

Каталожный номер:14105939

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plate

Каталожный номер:A820101119187

Комплект:3

Примечание:

№ на схеме:32

Наименование:Washer 12 GB97.1

Каталожный номер:24000639

Комплект:10

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:10

Примечание:

№ на схеме:34

Наименование:Bolt M20x180 GB5782 10.9

Каталожный номер:A210110000352

Комплект:4

Примечание:
