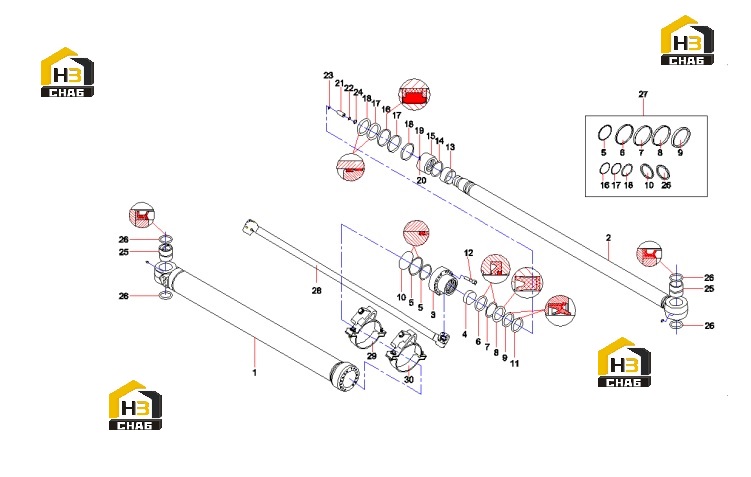

Цилиндр рукояти 20t 60270929

← Цилиндр стрелы 11347703 Зажимы трубок 12208107 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front wheel inclined oil cylinder

Каталожный номер:60065271

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston Rod

Каталожный номер:60065298

Комплект:1

Примечание:

№ на схеме:3

Наименование:End cover

Каталожный номер:60065263

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sliding shaft sleeve

Каталожный номер:60065282

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, retaining

Каталожный номер:60065253

Комплект:2

Примечание:

№ на схеме:6

Наименование:Ring, buffer

Каталожный номер:60065203

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, seal

Каталожный номер:60065356

Комплект:1

Примечание:

№ на схеме:8

Наименование:Ring, retainer, switch

Каталожный номер:60065306

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, dust

Каталожный номер:60065341

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal, O-ring

Каталожный номер:60065332

Комплект:1

Примечание:

№ на схеме:11

Наименование:Retainer Ring

Каталожный номер:60065247

Комплект:1

Примечание:

№ на схеме:12

Наименование:screw

Каталожный номер:60022043

Комплект:12

Примечание:

№ на схеме:13

Наименование:Bumper Sleeve

Каталожный номер:60065209

Комплект:1

Примечание:

№ на схеме:14

Наименование:Buffer ring

Каталожный номер:60065211

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston

Каталожный номер:60065287

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, seal

Каталожный номер:60065351

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, guide

Каталожный номер:60065337

Комплект:2

Примечание:

№ на схеме:18

Наименование:Ring, contaminant

Каталожный номер:60065217

Комплект:2

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:24000487

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ball, Steel

Каталожный номер:21010039

Комплект:1

Примечание:

№ на схеме:21

Наименование:Behind-Bumper Sleeve

Каталожный номер:60065195

Комплект:1

Примечание:

№ на схеме:22

Наименование:Buffer ring

Каталожный номер:60065212

Комплект:1

Примечание:

№ на схеме:23

Наименование:Baffle Ring

Каталожный номер:60065194

Комплект:2

Примечание:

№ на схеме:24

Наименование:Clamp ring

Каталожный номер:60065213

Комплект:1

Примечание:

№ на схеме:25

Наименование:Type B Shaft Sleeve

Каталожный номер:60065231

Комплект:2

Примечание:

№ на схеме:26

Наименование:Dust Ring

Каталожный номер:60065345

Комплект:4

Примечание:

№ на схеме:27

Наименование:20T Bucket Arm Cylinder Repair Kit

Каталожный номер:60107383

Комплект:1

Примечание:

№ на схеме:28

Наименование:Steel Pipe Assy SY215C.3.1A.8A

Каталожный номер:12527246

Комплект:1

Примечание:

№ на схеме:29

Наименование:clamp SY225C8I2K.3.1.13

Каталожный номер:11288840

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp SY215C9M2K.3.1.9

Каталожный номер:12208107

Комплект:1

Примечание:
