Цепи и башмаки гусениц 12233707

← Комплектующие редуктора 13225418 Каток опорный 190a 13289079 →

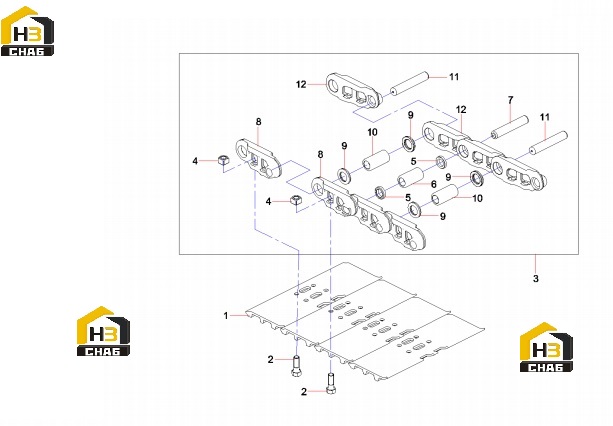

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shoe, track

Каталожный номер:60001366

Комплект:47

Примечание:

№ на схеме:2

Наименование:Bolt, track

Каталожный номер:60001368

Комплект:188

Примечание:

№ на схеме:3

Наименование:Link AS, track

Каталожный номер:12233708

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut, track

Каталожный номер:60110067

Комплект:188

Примечание:

№ на схеме:5

Наименование:Master Seal

Каталожный номер:12372220

Комплект:2

Примечание:

№ на схеме:6

Наименование:master track bush

Каталожный номер:12110565

Комплект:1

Примечание:

№ на схеме:7

Наименование:master track pin

Каталожный номер:12110566

Комплект:1

Примечание:

№ на схеме:8

Наименование:track link/L

Каталожный номер:12110570

Комплект:47

Примечание:

№ на схеме:9

Наименование:Seal Ring

Каталожный номер:12110571

Комплект:92

Примечание:

№ на схеме:10

Наименование:track bush

Каталожный номер:12110569

Комплект:46

Примечание:

№ на схеме:11

Наименование:track pin

Каталожный номер:12110568

Комплект:46

Примечание:

№ на схеме:12

Наименование:track link/R

Каталожный номер:12110573

Комплект:47

Примечание:
