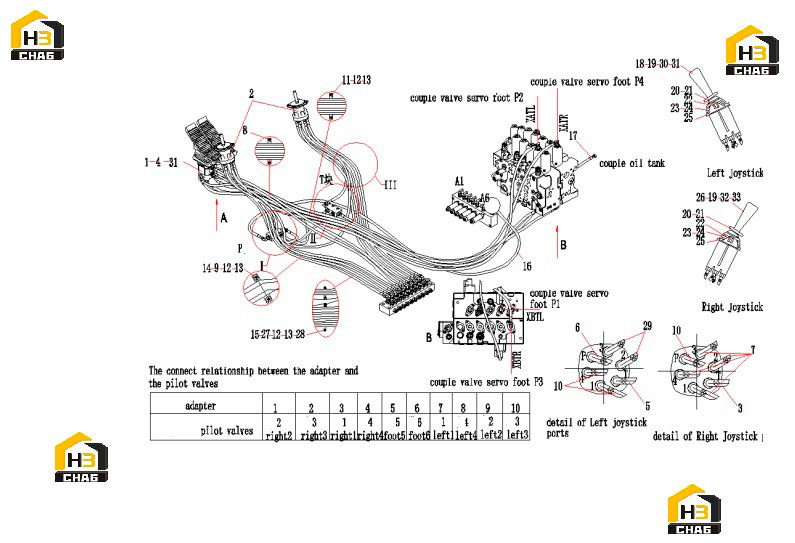

Трубопровод управления гидравлической системы 11543868

← Трубопровод пилотный 13601618 Соединения трубопровода гидравлического 11543868 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:2

Наименование:Valve, pilot

Каталожный номер:B220401001302

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose AS

Каталожный номер:B230103000982

Комплект:1

Примечание:

№ на схеме:4

Наименование:Valve, travel PVD8PC6008

Каталожный номер:60170604

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose AS

Каталожный номер:B230103002263

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose AS

Каталожный номер:A831211120000

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose AS

Каталожный номер:B230103001375

Комплект:4

Примечание:

№ на схеме:8

Наименование:Gasket, rubber

Каталожный номер:11602341

Комплект:2

Примечание:

№ на схеме:9

Наименование:Gasket, rubber

Каталожный номер:11602348

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose AS

Каталожный номер:B230103000985

Комплект:3

Примечание:

№ на схеме:11

Наименование:Plate, pressure

Каталожный номер:11243372

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M8x16 GB5783 10.9

Каталожный номер:A210111000342

Комплект:10

Примечание:

№ на схеме:13

Наименование:Washer 8 GB93

Каталожный номер:24000511

Комплект:10

Примечание:

№ на схеме:14

Наименование:Plate, pressure

Каталожный номер:11243374

Комплект:2

Примечание:

№ на схеме:15

Наименование:Plate, pressure

Каталожный номер:11243400

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose AS

Каталожный номер:B230103003282

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose AS

Каталожный номер:B230103003202

Комплект:1

Примечание:

№ на схеме:18

Наименование:Joystick , left

Каталожный номер:B229900001613

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw, self-tapping

Каталожный номер:A210264000022

Комплект:2

Примечание:

№ на схеме:20

Наименование:Handle, grip

Каталожный номер:11050165

Комплект:2

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210308000006

Комплект:2

Примечание:

№ на схеме:22

Наименование:Nut

Каталожный номер:A210307000002

Комплект:2

Примечание:

№ на схеме:23

Наименование:Joystick, rubber cover

Каталожный номер:A229900006446

Комплект:2

Примечание:

№ на схеме:24

Наименование:Joystick, rubber cover

Каталожный номер:A229900001028

Комплект:2

Примечание:

№ на схеме:25

Наименование:Plate

Каталожный номер:A229900001027

Комплект:2

Примечание:

№ на схеме:26

Наименование:Joystick, right

Каталожный номер:B229900001614

Комплект:1

Примечание:

№ на схеме:27

Наименование:Clamp

Каталожный номер:60086354

Комплект:2

Примечание:

№ на схеме:28

Наименование:Gasket, rubber

Каталожный номер:11602359

Комплект:2

Примечание:

№ на схеме:29

Наименование:Hose AS

Каталожный номер:60128281

Комплект:2

Примечание:

№ на схеме:30

Наименование:Insert, switch

Каталожный номер:60116344

Комплект:1

Примечание:

№ на схеме:31

Наименование:Washer 10 GB97.1

Каталожный номер:-

Комплект:4

Примечание:Modification or other

№ на схеме:32

Наименование:Switch

Каталожный номер:A241200000875

Комплект:1

Примечание:

№ на схеме:33

Наименование:Insert, switch

Каталожный номер:A229900006438

Комплект:1

Примечание:
