Трубопровод педали 14000210

Трубопровод педали 14000210

← Трубопровод гидравлический платформы 14000129 Педаль с комплектующими b220402000338 →

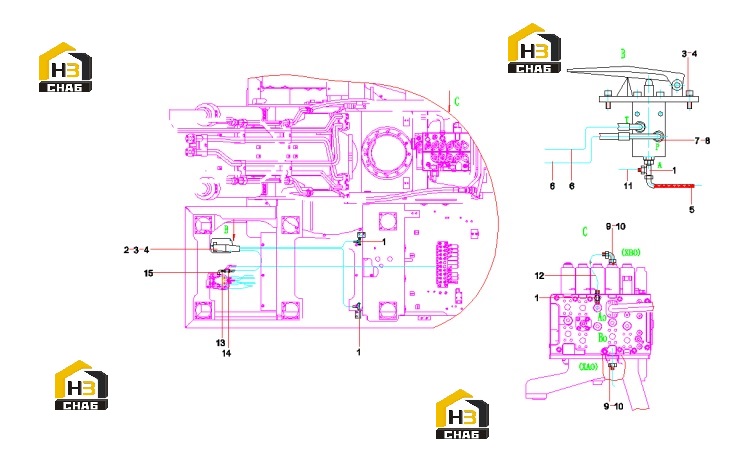

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fitting
Каталожный номер:B210780000170
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Foot-Operated Valve JRCVP-A-1
Каталожный номер:B220402000338
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw
Каталожный номер:A210204000132
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:washer 6 GB97.1
Каталожный номер:24000632
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose AS
Каталожный номер:B230103002658
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hy hose 1SN6-DKOL-DKOL90
Каталожный номер:B230103001359
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Fitting
Каталожный номер:A820205000940
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-Ring-10.8
Каталожный номер:B230101000047
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Fitting
Каталожный номер:A820205000946
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:B230101000049
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose AS
Каталожный номер:B230103000815
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose AS
Каталожный номер:B230103000977
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Fitting
Каталожный номер:B210780001045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Valve, shuttle, tee
Каталожный номер:B220400000169
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Fitting
Каталожный номер:B210780000418
Комплект:1
Примечание:
